■ 基于IP網絡(luò )的實時傳真的新興標準
Internet 技術正在動搖商業化的全球通信模式，這種動搖的結果包括一種全新的統一消息結構，這種統一消息結構使得使用單一的一種數據網絡(luò )結構就可以傳輸語音，傳真和數據，強大的解決方案中還包括基于Web
的呼叫中心和幫助桌面。
這種對通信模式的動搖還包括對傳真體系的巨大影響。現今很大一部分相互通信的開支是由于基于標準電話線路進行收發傳真的費用，這種情況將很快發生變化。使用數據網絡(luò )結構發送傳真可以改善傳真的分發并減少開銷。企業家希望使用像
Internet 和專用IP網之類的數據網絡(luò )作為其全球傳真分發網絡(luò )，以期每年節省數百萬美元的開支， 這其中包括實時傳真，存儲轉發傳真或者二者的組合。
構建這種新的基于IP的傳真體系的一個關鍵工具，是新興的基于IP實時傳真的ITU標準 T.38，這個標準使得任何一個廠商的傳真機都可以使用IP網絡(luò )相互通信。
Dialogic使得其所有Dialogic® Dialogic® IP Link IP 電話產品都可以收發傳真，包括密度從4
到 60 口的 PCI 和CompactPCI卡。也就是全部 voice-over-IP 解決方案經過簡單的軟件升級就可以演進到voice-and-fax-over-IP
解決方案。詳細信息請見下面"Dialogic 的 T.38傳真支持"。
■ 基于IP的傳真可以大大節省開支
基于IP傳真的主要優點是可以節省巨大的長途電話的花銷，當用戶使用IP傳真時，傳真機和PC客戶端將圖像信息以IP包的形式在IP數據網上傳輸，這些IP數據網包括公共Internet，一個公司的企業網，或者基于PSTN的外部企業網。即使IP傳真服務器需要PSTN，它也僅僅是需要發起本地呼叫，呼叫一個本地連接直接到IP網絡(luò )，這種呼叫即便不是一個本地呼叫，也不會(huì )收取任何費用。因此，在公司內部IP網絡(luò )上的任何位置發送傳真都是免費的，一個沒有長途收費或者國際流量的全球化的網絡(luò )也將很快趨于實現。
■ 傳真依然存在
電傳，或者傳真，是一個基本的商業技術，有些人認為email已經成為企業間通信的主要手段，傳真也將會(huì )消失。在很多方面可以證明，這種觀點是不正確的。傳真已經被證明是一種非常可靠的文件傳輸方式，它依然可以在公司和個人之間使用很多年。估計全球有7000萬臺傳真機在使用，而且每年有大量的傳真機售出。截止到1995年，全世界每年銷售量超過1200臺，到1999年估計每年有2000萬臺的銷量。
很多人使用傳真機一個最主要的原因是它簡單易用，一個傳真機無論是發送打印的或者是手寫的便條都很方便。對于復雜的文檔，就更簡單了，因為附件是已經打開的，無論是什么格式和圖形都不是問題。作為一種信息技術，傳真是一種理想的跨時區的通信工具，因為傳真機是在24內開機的，即使是在周末。由于傳真件可以手寫，其可以跨越由于口語習慣造成的文化和語言障礙。據估計在美國和歐洲之間的電話呼叫大約有40%是傳真，在美國和亞洲之間這個數字接近50%。
■ 存儲轉發傳真的實時改進
IP傳真可以使用兩種方式發送：實時方式和存儲轉發方式。新的IP傳真解決方案利用實時傳真改進了存儲轉發傳真的缺點，使得用戶可以像使用真正的傳真機一樣發送任何文件。
實時IP傳真像特定傳真呼叫一樣，兩個傳真機同步以后，在本地電話連接上發送數據，該電話連接上標有一個IP標簽。如果傳真忙，呼叫方可以選擇重試或者轉入存儲轉發方式。存儲轉發方式的IP傳真工作形式類似于email，呼叫方發送傳真消息給服務器，服務器再將傳真發給接收方，最后，通知發送方處理的結果。

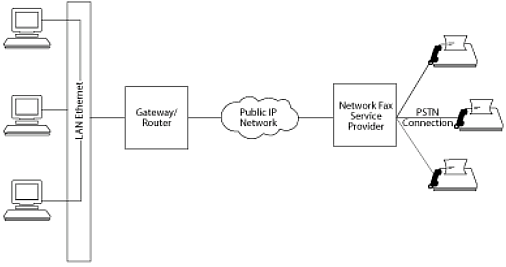

目前，許多的Internet傳真服務僅能提供存儲轉發傳真，這種服務在用戶電腦終端和世界其他地方的傳真網關連接在一起。這是一種傳統LAN傳真技術的擴展，客戶端的傳真網關允許客戶端PC或者工作站創(chuàng )建文檔并通過一個通用網關發送傳真。
存儲轉發傳真的缺點是不能給用戶傳真技術的3個基本優點：
- 有保障的傳輸. LAN 傳真服務像email一樣處理傳真，而和普通傳真不一樣。傳真轉發給對端，而沒有任何傳輸的質量保證。
- 簡單易用的操作. 存儲轉發傳真中的大部分傳真操作在客戶端PC中產生，盡管很多傳真用戶喜歡在PC中發送傳真，但是90％的傳真依然希望使用傳統的熟悉的傳真機。
- 立即完成. 存儲轉發傳真技術不能像傳真機那樣讓用戶感覺到傳真已經成功，而得到心理上的滿意。當傳真件放入傳真機后，就可以感覺它已經在對端打印出來了，這種滿意度和用戶心理十分關鍵，設計傳真系統時候不能不考慮。
簡而言之，傳真是世界范圍內快速發送文檔的一種廣泛使用的手段。因此實時IP傳真將會(huì )和普通傳真機一樣給用戶相同的滿意度，節省大量開支，因此基于IP傳輸的傳真將會(huì )給傳真帶來一場革命。
■ T.38 成為新興的傳真標準
為能成為統一消息體系的一部分，實時IP傳真必須基于工業標準。實時IP傳真如果沒有一個標準，世界各地的終端不能實現相互對話，而只能向同一種類型的傳真網關發送傳真。
◎ T.38標準
實時IP傳真的標準是T.38，由ITU第8研究組于1998年6月18號批準認可。并定名為"T.38:
Procedures for Real-Time Group 3 Facsimile Communication Over
IP Networks,"該標準定義了終端之間發送組3電傳的過程，定義了終端之間傳輸路徑部分，包括PSTN
、ISDN-一種類似Internet的IP網絡(luò )。
作為一家長期負責開發工業標準的公司，Dialogic 公司也是開發T.38標準的公司之一。
圖3 所示為T(mén).38建議的體系結構，一個傳統的組3電傳終端連接到一個網關，通過一個IP網絡(luò )像另外一個網關發送傳真。接收網關產生一個PSTN呼叫給網絡(luò )另一側的組3電傳終端設備。一旦一個PSTN呼叫在兩端建立，兩個組3電傳終端便建立了虛擬連接。終端便建立一個T.30會(huì )話，并協商傳真的功能，比如頁數確認和最小呼叫時長。T.38也定義了另外一種情況，就是連接一端或者兩端是可以收發傳真的設備，像PC等，直接連接到IP網絡(luò )上。
在T.38的體系結構中，傳真信號被話音/傳真網關調制后在IP網絡(luò )上傳輸，因為IP傳真包使用TCP和UDP協議，具體是哪一個取決于業務環境。圖4和圖
5所示的是兩種傳輸機制，TCP 提供100% 無差錯傳輸，但是會(huì )降低實時性，當擁塞發生時，路由器會(huì )丟棄TCP包。而UDP具有很好的實時性，因為UDP不像TCP那樣丟棄數據報，但是傳輸質量稍差一些，這是由于數據包的丟失，數據報到達失序，多個數據報重復到達等原因造成的。在網絡(luò )的另外一端，遠端網關對IP數據包解碼，重新生成傳真信號。T.38
中可以使用的調制方法有： V.21 Channel 2, V.27ter 2400, V.27ter 4800, V.29
7200, V.29 9600, V.17 7200, V.17 9600, V.17 12000, and V.17
14400。
◎ H.323 和 ITU T.38
T.38一個關鍵優點是它和H.323協議的聯系， 任何使用IP電話的人都很熟悉H.323協議，該協議是關于在IP網絡(luò )上的音頻和視頻呼叫建立的標準。H.323協議已成為發起一個基于IP呼叫的標準，得到Microsoft*、
Dialogic、 和 Netscape*的認可。H.323協議定義了IP網絡(luò )上傳輸語音數據流（語音壓縮）的編碼和解碼的格式。基本上H.323協議和G.723
或者 G.711等語音編碼協議沒有什么根本的不同，T.38 協議做為一種傳真編碼器已經被包含在H.323協議中了。
注意： T.38協議本身直接在收發網關之間運行。呼叫建立、電傳設備和網關之間其他通信或者電傳設備之間或者其他設備之間的通信不在T.38協議范圍內。
Dialogic® Dialogic® IP電話和傳真網關， 呼叫建立時是首先使用H.323過程建立語音呼叫，缺省情況下，選擇使用語音編碼器。一旦網關檢測到傳真信號，網關切換到傳真操作轉而使用T.38解碼器。如果傳真信號中斷，網關則切換到語音模式而不中斷連接。
ITU T.38建議的附錄B描述了傳真傳輸時的H.323呼叫建立過程，并對基于T.38的實時電傳給出更多的指導。注意附錄B是在T.38建議的范圍之外。因此基于T.38的
的應用沒有必要全部按照附錄中的要求。H.323 版本2也以附錄的形式增加了對基于H.323的實時傳真的描述。
使用T.38和 H.323 的結合是采用T.38標準的關鍵成功之處。作為世界范圍內使用Internet語音網關，將會(huì )增強現有PSTN/TDM的基礎設施，傳真業務將會(huì )以和話音業務一樣的方式進行處理。
◎ Dialogic 的 T.38傳真支持的先驅
Dialogic 早在ITU的建議標準以前就已經在開發基于T.38的傳真網關，因為支持PSTN和IP語音和傳真無縫結合將會(huì )有很大的市場需求。在1998年春天，Dialogic原先的Dialogic子公司就成為開發出T.38
版本的實時IP傳真的第一家公司。基于官方T.38標準的首批產品，即Dialogic® Dialogic® IP Link,
Release 3。發布的軟件用在早期的IP Link產品，下載一個簡單的固件，就可以支持實時IP傳真。支持ITU建議T.38實現一個編碼器，和語音編碼器相似(它可以實現PCM數據
和編碼成Internet 傳真包的ASN.1數據相互 轉換)。
基于ITU T.38標準的實時傳真，可以在全部Dialogic® Dialogic® IP電話產品系列的板卡上實現。實現傳真功能，僅僅需要簡單的軟件更新。利用這種簡單的升級，您的IP電話網關將成為IP語音/傳真的解決方案。IP
Link 板卡上的DSP芯片可以同時處理多種編碼，這表示一個DSP處理芯片支持一部分通道進行語音處理，另外一部分進行傳真傳輸，也可以在不中斷連接的情況下進行語音和傳真處理的切換。例如：如果語音呼叫期間出現傳真傳輸，系統自動切換成傳真模式。用戶不需要掛斷電話，傳真完成后，連接依然存在，用戶可以繼續通話。當然也可以使用Dialogic®
Dialogic® IP電話板卡的單獨的IP傳真（或者IP語音）功能，然而，當你需要添加語音（或者傳真）功能時，該板卡已經具備這種功能了。
◎ 使用T.38的實時IP傳真：未來的傳真
T.38標準對于創(chuàng )建全新的實時IP傳真是非常重要的，沒有這樣一個標準，不同廠商的傳真機之間就不能相互對話。
實時IP傳真：代替存儲轉發傳真或者和存儲轉發傳真結合起來，向用戶提供可以使用傳真機才能得到的滿意度，還可以節省成本，將是傳真的真正的解決方案。
■ 附錄A
◎ T.38 包
有兩種不同的T.38包元素：
· 類型元素
· 數據元素
類型元素描述包的功能：是否包含信令信息(T30_INDICATOR)或者實際數據(T30_DATA)。如果收發傳真雙方都沒有收到類型元素，該元素和其相關的數據將被忽略（參見下表中類型元素的有效的屬性）。這些值反映了T.38實時傳真建議所支持的信令方法、調制訓練方法、數據調制方法。
數據元素包含從PSTN連接得到的數據和這些數據格式的指示。數據元素是一個包含多個域的結構，每個域有兩部分組成：第一部分的域類型指示和第二部分的域數據。單個數據元素中可以出現多個域，下面例子表示兩個HLDC（電傳UDP傳輸層協議）幀在一個數據元素中，類型元素表示發送傳真機使用V.21傳真調制方式。更多的關于T.38傳真包格式說明參見ITU
T.38建議。
表 1. T.38傳真包格式
類型元素和數據元素 V.21 數據
域類型
HDLC- 數據
FCSOK
HDLC- 數據
FCS-OK-Sig- End
域部分描述
第一個 HDLC 幀
指示 HDLC幀的結束，后面更多數據
第二個HDLC 幀
指示 HDLC幀的結束和 HDLC數據的結束
■ 附錄 B
縮略語
Emitting gateway IFP對等端，初始化IFT服務以便呼叫G3FE。它可以對接收網關初始化一個TCP或者
UDP連接以便開始一個IFT會(huì )話
G3FE 組 3電傳設備，任何一種符合T.30，T.4，或者T.6（可選）建議的通信接口實體。一個G3FE可以是傳統的組3電傳設備，一個具有T.30協議引擎的應用，或者其他可能的IP傳真的網絡(luò )模型中的設備。
IFP 國際電傳協議
IFT 國際電傳傳輸
IP Internet 協議
ITU Recommendation H.323 (1996) 虛擬電話系統和業務質量
ITU Recommendation T.30 (1996) 電路交換的電話網中的的文檔電傳傳輸過程
Receiving gateway IFP 的對等端，從發送網關接受一個 TCP或者 UDP連接，向被叫的G3FE提供IFT服務
TCP 傳輸控制協議.基于會(huì )話和確認重傳的服務
UDP 用戶數據報協議，數據報服務，非確認重傳
■ 附錄 C
參考文獻
International Telecommunications Union. "Procedures for
Real-Time Group Facsimile Communication Over IP Networks."
International Telecommunications Union (ITU) Recommendation
T.38, June 1998.
Kahan, Russ. "You Can Save Money Faxing Over IP."
Computer Telephony, March 1998: pages 124126.
Shaw, Steve. "T.38, Emerging Standard for Real-Time Fax
Over IP Networks." Telecommunications, August 1998.
|
