什么是視頻會議系統？

北京移動欣智通訊技術有限公司總經理助理/系統工程師　劉勇 2004/03/23

圖一　視頻會議效果圖

　　如何快速、高效、經濟地解決這些問題？

　　答案是使用視頻會議。需要開會的每個會場安裝一套視頻會議終端，接上電視機、攝像頭、麥克風等附件，再接入相應的寬帶網絡如IP，ISDN，E1/T1等，即可實現視頻、音頻、數據的實時傳送，從而讓我們真正實現天涯共一室的夢想。隨著現代視頻壓縮技術，尤其是寬帶網絡的日益完善和發展，實時視頻通訊已成為寬帶網絡中除電視、數據之外的第三大服務內容。

　　如果有這么一套視頻會議系統，那么歐洲的老板只需坐在其辦公室即可同各大洲的他的下屬們面對面地商討公司業務；黨中央國務院的會議精神可以通過網絡直接傳到各縣、鄉、鎮，任一鄉鎮的會場圖像亦可實時傳給中央；北大各分校學生可即時向北大授課的教授提問；如《DA師》中的軍隊渡海畫面可以在指揮中心實時展現；各行業遠程診斷、遠程指揮、遠程抉擇等都能成為現實。

　　這種不受地域限制、建立在寬帶網絡基礎上的雙向、多點、實時的視音頻交互系統就稱為遠程視頻會議系統。

二、 采用遠程視頻會議系統的優勢

（一） 節約會議的經費、時間
·在我國，召開一次全國32個省市自治區的電視會議，費用僅為5萬元。相同規模的會議若在賓館召開，會議費用將高達100萬元。
·據統計，日本、美國之間開通1小時的國際電視會議，雙方總資費不超過50萬日元，并能允許10多人直接參會，通過數據流、投影等可以讓所有員工旁聽。但50萬日元遠遠不能支付1個人的出差費用。
·據相關資料，各級管理機構的工作人員每年參加會議的時間約占全部工作時間的30%以上；每年用于公務出差的費用高達300億元，而每次開會或會面中約有80%的時間需花費在路途中。

（二） 提高開會的效率
·由于召開電視會議的費用大致與開會的時間成正比，可促使與會代表節省時間，提高效率。
·由于參加會議的人員就在本地，和會議有關的材料、文件、實物都在身邊，可以充分方便地交流。

（三） 適應某些特殊情況
·對于某些交通狀況不好，特別是地處山區、邊疆的城市，視頻會議將帶來極大的方便。
·在一些緊急場合，如救災、防汛，戰地會議等，可以用視頻會議系統及時了解或發布緊急情況和決策，收效則難以用金錢來衡量。

（四） 增加參會人員
·視頻會議可當作高質量的可視電話，連線兩方訴說心情，也可多人多點參加形成會議。
·同時，視頻會議系統具有投影、VGA端口以及數據流功能可以隨時增加會議代表甚至召開全體會議。總部決策可即時傳達到所有員工。

三、視頻會議的實現方式

　　當前，視頻會議的實現方式有三種：（1）廣電系統（電視臺）常用的電視直播式視頻會議；（2）MPEG1、MPEG2壓縮格式VOD視頻傳輸式視頻會議系統；（3）ITU(國際電信聯盟)提出的基于H.261/H.263視頻壓縮格式的H.320/H.323規范的視頻會議系統。

　　我們需要什么樣的視頻會議系統呢？首先是價格適度，能為大多數行業用戶承受及使用的視頻會議系統才是真正意義上的視頻會議系統。其次是技術上的指標：實現高質量圖像/聲音傳輸?shù)珟�寬越低越好；雙向交互、需要支持長時間開機工作（低功耗）；操作簡單，無需專業知識，操作失誤也無損壞；應無操作系統，不怕病毒攻擊、不怕突發性斷電、應具備多種網絡接口（ISDN，IP，V.35，E1/T1）、具有自適應功能，完全智能化、穩定可靠，返修率低等等。

　　那么以上三種實現方式哪一種才是真正意義上的視頻會議系統呢？讓我們來分析一下：

　　（1） 電視臺電視直播式視頻會議。此方式需要租用專用的衛星通道，傳輸方式為單向轉輸，若要雙向則必須租用兩個信道。租用衛星的費用非常昂貴，時間越長，費用越高。另外會議方式需要專業技術人員，還必須通過復雜的審批手續。因此這種會議方式只能供一些特種行業單位如中央電視臺使用。

　　（2） MPEG1、MPEG2壓縮格式的視頻會議系統。由于MPEG1的傳輸需要1.5M的帶寬，MPEG2需要3M的帶寬，且圖像質量將隨網絡傳輸距離急劇下降，通常只能用于本地的高速網段上。試想要實現文章開頭的視頻會議，則需歐美、歐亞、歐非之間建立幾條高達幾M帶寬單純用于視頻會議的網絡，這是不可想象的。即使是國內亦只有電信局這些具有自己網絡資源的職能部門才能建立這種基于高帶寬的專用的視頻會議系統。而且隨著IP網絡的普及，這種高度浪費帶寬資源的工作模式勢必走向淘汰。

　　（3） 基于ITU（國際電信聯盟）H.320、H.323系列標準以及MPEG4壓縮格式的視頻會議系統的出現才使高貴的視頻會議進入商用領域。但是由于MPEG4標準定立很晚，各家先行開發的MPEG4標準并不十分統一，這就造成了MPEG4標準的視頻會議系統先天兼容性不足。現階段市場上技術成熟并占真正主導地位的是基于H.320/H.323標準的視頻會議系統。這種實施價格平易近人，網絡要求不高（通常僅需要共享數據廣域網或使用ISDN甚至使用Internet），技術已經成熟的視頻會議系統才我們真正意義上的視頻會議系統。H.323是指基于IP方式進行傳輸?shù)囊曨l會議；H.320是以IP以外的其它網絡方式進行傳輸?shù)囊曨l會議，通常有ISDN，DDN，幀中繼，ATM等等。以業界高端視頻會議終端生產廠商挪威泰德視訊公司（TANDBERG）H.323/H.320視頻會議終端T6000型為例，其工作帶寬為64kbps-3Mbps，實際應用中建議使用384kbps-768kbps就可達到VCD級的傳輸效果（iCIF模式，352x576分辨率，50場/秒，PAL制）。在H.323協議（IP）環境中視頻會議系統可與其他業務如IP語音，IP數據共享帶寬，從而可以讓用戶將已有的寬帶廣域數據網改造為視頻、音頻、數據三網合一的綜合性平臺，從而更充分地利用已有網絡的網絡資源。

四、視頻會議系統的組成

圖二：視頻會議系統的組成

　　會議系統的組成非常簡單，每個會場安放一臺視頻會議終端，終端接上電視機作為回顯設備、接上網絡作為傳輸媒介就可以了。一臺終端通常有一臺核心編解碼器、一個攝像頭，一個全向麥克風以及一個遙控器。核心編解碼將攝像頭和麥克風輸入的圖像及聲音編碼通過網絡傳走，同時將網絡傳來的數據解碼后將圖像和聲音還原到電視機和音響上，即實現了與遠端的實時交互。終端通過呼叫IP地址或ISDN號碼進行連接（專線無需撥號）。但在有三點會場就必須采用MCU（視頻會議多點控制單元）進行管理。

　　同電話交換機相似，MCU（多點控制單元）的作用就是在視頻會議三點以上時，決定將哪一路（或哪四路合并成一個）圖像作為主圖像廣播出去，以供其他會場點收看。所有會場的聲音是實時同步混合傳輸?shù)摹Ｔ诰哂蠱CU的會議系統里，所有終端的音視頻數據均實時傳到MCU供選擇廣播。MCU的數據流量較大，通常接于網絡的中心交換機上，控制人員通過筆記本電腦調用MCU管理界面在會場進行遠程管理。呼叫方式可以由控制人員由MCU呼叫各個終端，亦可由各終端呼叫控設置好的會議號。

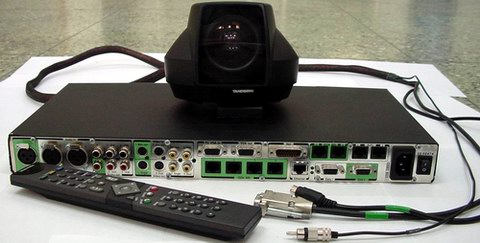

圖三：視頻會議系統終端構成

　　如果客戶規劃的視頻會議系統網絡比較大，在MCU下面還可建立另外視頻會議網，兩個網的MCU實現視音頻交換，此種方法叫MCU的級連。比如，中央到各省的視頻會議網絡帶寬為2M，省上自己亦有自己的視頻會議系統。中央開會用自己的MCU，省上開會用省上的MCU，需要上傳下達時，將MCU級連起來就可以了。級連的好處一是管理上不會混亂；二是到中央的帶寬亦不允許省下面幾十點的數據全擠到這上面來。

五、視頻會議系統終端的工作原理

圖四：視頻會議終端的工作原理

　　如圖所示：視頻會議終端將輸入進來的視頻使用H.261、H.263或H.264協議、音頻使用G.711、G.722或G.728、數據、控制信令進行單獨編碼，然后將編碼后的數據進行“復用”打包后形成遵循網絡協議的數據包，通過網絡接口傳到MCU供選擇廣播。從MCU傳來的其他會場的數據包通過“解復用”，分別還原成視頻、音頻以及數據及控制信令分別相應的輸出設備上回顯或執行。

　　在這原理圖中有兩處要強調的地方：一是音頻數據量（小于等于64K）遠遠小于視頻的數據量，編碼的時延也比視頻時間短。因此在早期的視頻會議系統中經常會出現聽到聲音后很久才看到人嘴動的情況。業界術語叫唇音同步。現在的視頻會議知名品牌都在音頻編碼后加入一定的時延，唇音同步問題已完全解決。二、在傳輸?shù)男畔⒗锩妫瑑?yōu)先級的排列順序?yàn)椋阂纛l－＞視頻－＞控制信令－＞數據。因?yàn)闀?huì)議以說話為主，在網絡擁塞時，畫面可能會有馬塞克，但會議的聲音必然首先保證是連貫和清晰的。

　　另外，ITU已經在2003年中期公布了H.264視頻編碼協議。采用該協議，384kbps下傳輸?shù)囊曇纛l質量相當于H.263視頻編碼協議768kbps帶寬下的質量與效果。H.264協議是視頻會議發展的一個分水嶺，視頻會議終端及MCU是否支持H.264這種最新的視頻編碼協議，成為該視頻會議品牌是否具有生命力和研發能力的一個標志。

六、視頻會議系統產品的發展歷程

　　視頻會議系統設備（包括終端及MCU兩部份）的發展分為三代，現階段正是第二代產品逐漸退出歷史舞臺，第三代產品確立其主導地位的時候。

（一）第一代視頻會議產品具有以下特征：

　　1. 工控機平臺插功能卡，結構復雜，穩定性差。
　　2. 處理能力弱，只能在2M速率實現較好的圖像傳輸質量。圖像隨帶寬減少下降得非常快。
　　3. 價格昂貴。
　　4. 只能在高速帶寬上使用，運營成本高。
　　5. 硬件故障率較高。
　　6. 維護復雜，需專業維護人員。
　　7. 主要用戶為政府部門，用戶面窄。

（二）隨著計算機的興起，高速運行的計算機逐漸取代了工控機，于是計算機插卡式視頻會議產品日益強盛，逐漸占有整個視頻會議市場。第二代視頻會議產品的特征有：

　　1. PC機插卡結構。板卡從第一代產品的10塊左右減至3-4塊，硬件故障低于第一代產品。
　　2. 應用程序建立在Windows平臺上，軟件故障率高。包括軟硬件故障的總體故障率高于第一代產品。
　　3. 成本降。價格低于第一代產品。
　　4. 在低速帶寬上圖像質量?jī)?yōu)于第一代產品。
　　5. 維護復雜，需具備專業計算機和通訊知識。
　　6. 設備工作狀態極不穩定，一旦出現故障，經常需要重新安裝軟件，甚至重新安裝Windows操作系統。

（三）由于計算機操作系統本身就不穩定以及容易遭受計算機病毒、發熱量大、停電易造成系統崩潰等因素以及使用者必須首先熟悉計算機然后再熟悉視頻會議系統等系列問題，使第二代產品先天不足。于是乎，無操作系統，低功耗，高度穩定、高度安全、操作管理極其方便的信息家電式視頻會議終端應運而生。其主要特征有：

欣智通訊公司供稿 CTI論壇編輯
