■ 設 置
Linux和Windows版本的Dialogic開發包V2.00支持雙機箱SS7系統的設置，并且提供了雙系統操作設置MTP、ISUP、TUP和NUP層的必要的命令和參數。SCCP、TCAP和TCAP-User層的設置與單系統（無容錯）的設置的實現方式相同。即：使用離散的消息，既可以將此功能嵌入用戶自己的程序也可以使用s7_play實體。
在一個雙機箱系統中，為了設置的目的，兩個部分分開對待，每個部分都有獨立的設置文件。
◎ MTP3設置
在一個雙MTP系統中，一個鏈路集內的鏈路應該在兩個系統間平均分配。兩部分的邏輯參考參數如link_id和linkset_id都應該從0開始。系統的每部分的鏈路
和鏈路集都使用相同范圍的標識符（標記符/句柄）。
需要使用一條額外的鏈路集來連接兩個MTP3平臺。使單節點編碼可以在兩個平臺間共享。與標準的SS7鏈路集的定義方式相同，使用MTP_LINKSET設置命令并且<local_pc>和<adjacent_pc>使用相同的值。（都設置為兩個平臺間共享的平臺編碼的值）。這個鏈路集需要將<flags>參數的第15比特設置為1，表明此鏈路集連接兩個使用相同節點編碼的MTP3協議。鏈路通過MTP_LINK命令添加到鏈路集。
每一目標路由都（包括相鄰的節點）應該指明兩個鏈路集。.<primary_Is>是連接本地MTP到相鄰節點的鏈路集的標識符。<secondary_Is>參數應該用來表示連接共享一個本地節點編碼的兩個MTP3層的鏈路集。<options>參數應該設為0x0001，表明第二個鏈路集已經被指定，并且在到達目標節點的原始路由不可用的情況下，只能使用這個鏈路集。
所有其他的參數的含義都與用戶手冊中描述的單MTP設置中的參數相同。

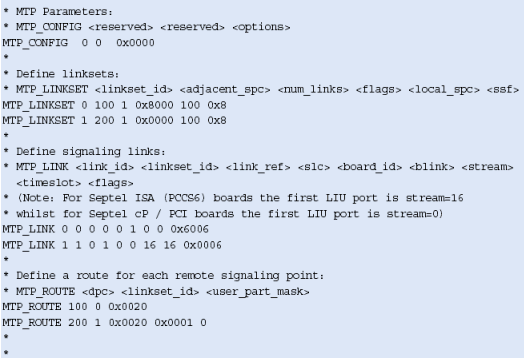

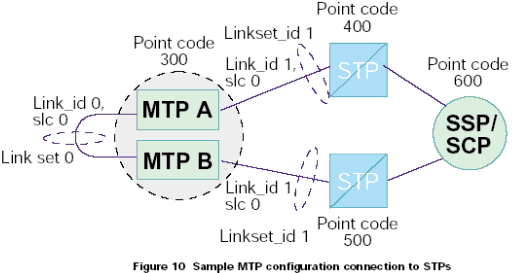

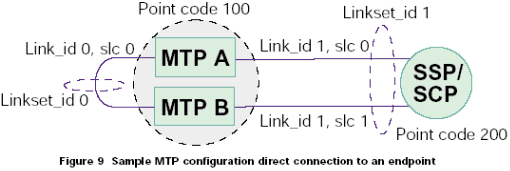

圖9和圖10中說明了兩個例子。

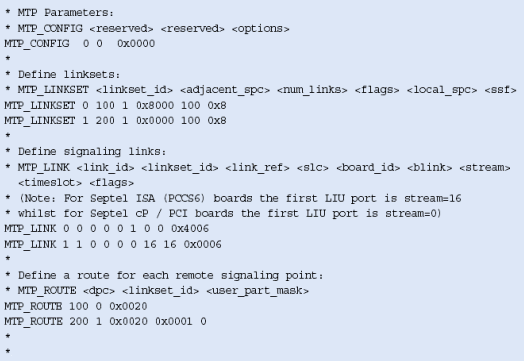

對于MTP A
對于MTP B：
注意，這些不包括任何設置或定義信令板卡的命令，應該象定義標準的單系統一樣定義。MTP_ROUTE <up_enable>參數為ISUP設置，在上例中用戶部分SI=5。
對于MTP A：
對于 MTP B：
連接兩個MTP3層的鏈路集應該提供足夠的連接來提供足夠的信令寬度，允許一個MTP3的所有流量都可以通過第二個MTP3路由，設計者也應該注意，為了每個MTP3可以傳送另一個MTP3的流量，系統的每一部分在正常工作情況下的負荷不應超過50%（所有的處理和信令通道帶寬），SS7系統通常的最大負荷為20~40%。
機箱之間的鏈路的激活方式必須同連接平臺和遠端SS7節點的其他鏈路的激活方式相同。可以通過使用mtpsl實體或通過從應用程序傳送MTP鏈路或鏈路集激活命令消息實現。
◎ ISUP和TUP的設置
對于ISUP，其他ISUP協議（其他系統中）的module_id通過設置ISUP_CONFIG命令中的<partner_id>參數來指定。應該設置ISUP_CONFIG的選項比特ISPF_DUAL
，表明ISUP應該將從MTP3接收的任何未知電路實體的信息傳送到這個軟件任務。
同樣地，對于TUP，TUP_CONFIG的<partner_id>應該設置第為二個機箱中TUP模塊的module_id，并且設置TUPF_DUAL選項。
通常情況下ISUP的任務標識符設置為0x23。對于A方，發送未知電路的ISUP消息的任務的標識符為0x73，對于B方為0x63。通常設置到TUP的任務標識符為0x4a。對于發送未知電路的TUP消息的任務，在A方標識符為0x93，在B方標識符為0x83。用戶應該設置一個LOCAL任務將發送到這個任務的消息傳送到另一個平臺上的ISUP或TUP協議層。這可以簡單的通過使用RSI任務和REDIRECTION命令來實現。
注意：在Dialogic NetStructure CPM8、SPCI2S或SPCI4板卡上運行IsUP和TUP。
當ISUP或TUP協議運行在Dialogic NetStructure SS7板卡上時，B方的SEPTEL_CP命令的參數l1_flags應該設置比特9(0x0200)。

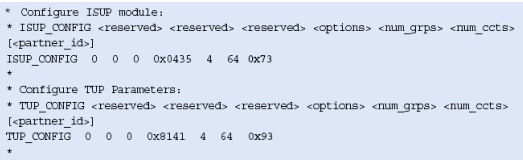

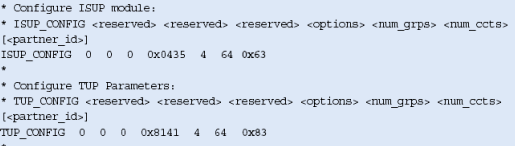

下面例子說明了ISUP和TUP設置命令：
Side A
Side B

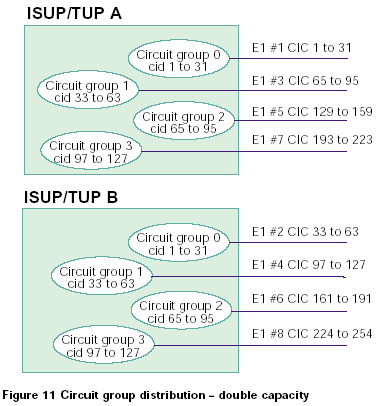

兩個系統中的電路組既可以從0開始編號，也可以兩個系統間隔標號。如果使用第一種方法，整個系統的容量就是單ISUP/TUP協議層系統的容量的2倍，如果使用第二種方法，系統總?cè)萘颗c單ISUP/TUP協議層系統的容量相同。對于這兩種情況，每半部分控制對立的CIC范圍，如圖11和12所示：

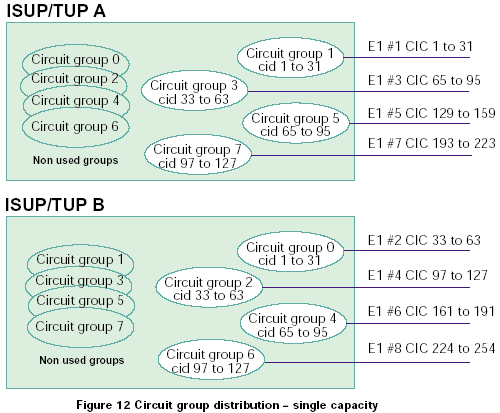

系統兩部分之間沒有重復的電路組（"單容量"系統，如圖12所示）的系統在一部分故障的情況下能夠激活另一個沒有使用的電路組，這個過程可以使用xxx_MSG_CNF_GRP消息設置電路組來實現。這可以為另一單元中失效的電路提供SS7信令資源以及ISUP或TUP狀態機，但是，如果電路終端本身仍然同故障單元物理上相連，那么信令能夠為這些電路實現的唯一進程是硬件阻塞。
◎ SCCP的設置
在SCCP層，每一SCCP協議的設置都應該使用相同的本地子系統、遠端信令點和遠端子系統數據。
設置參數smb_id是在狀態更新時用來標識目標節點，并且應該設置為一個任務的id。這個任務在雙系統中能夠?qū)⑿畔鬟f到其他SCCP模塊。在大多數環境下，SCCP使用0x33作為任務標識符，并且smb_id在A方應該設置為0x53，在B方應該設置為0x43。可以使用文件system.txt中的一個REDIRECTION語句來將這些消息路由到RSI或相似的任務。這樣它們就可以傳遞到通過以太網連接的其他SCCP層。另外，SCCP
smb_flags設置參數應該設為0x001c。
◎ TCAP的設置
在一個多TCAP的環境中，每一TCAP給定一個唯一的實例，它是在SCCP邊緣使用事務id編碼的，這樣可以為接收的消息快速解析正確的目標TCAP。第一個TCAP實例值通常應該為0，下一個為1。
參數tid_ninst控制在事務id中使用多少比特對實例數據編碼。在一個雙系統中，1比特就可以區分兩個TCAP了。（注意tid_ndref必須足夠大，可以對最高的dialogue_id的值進行編碼。在一個同時支持2048個對話的系統中，tid_ndref的值必須大于等于11）。
兩個TCAP部分的邏輯dialogue_id的范圍可以相同（這樣運行在這兩個系統上的兩個應用進程都有相同的dialogue_id范圍），也可以使用不同的范圍。
■ 機箱之間的通信
容錯接口（RSI）軟件從它的輸入隊列中獲取具有目標節點的消息，而不獲取RSI本身的消息，并且將這些消息發送給TCP/IP網絡遠端的同等RSI任務，通信采用TCP/IP套接字，一端作為服務器，另一端作為客戶端。
在接收端，RSI獲取從以太網接收的消息，并且將它們通過本地消息傳輸系統傳遞到消息所標識的任務中（幀頭dst字段）。如果兩個RSI任務通過以太網進行的通信發生故障，傳遞到RSI通過以太網進行發送的消息將被丟棄。
系統中運行的兩個RSI任務（每半個系統一個）使用相同的唯一的模塊id，通常為0xb0。必須在兩個系統中的文件system.txt中進行聲明，使用FORK_PROCESS命令開始。RSI程序?qū)⑵淠Kid作為可選的命令行參數，前綴為'-m'。例如：
./rsi -m0xb0
任何發送到使用模塊id指定的RSI的消息會被本地RSI若和任務處理，并且不會通過以太網傳輸。
主機同每一個從機的RSI連接使用rsicmd工具激活，rsicmd工具的用法如下：
rsicmd <link_id> <conc_id> <link_type>
<rem_addr> <rem_port> [<rsi_id>]
<link_id>是這個特殊通信通道的邏輯標識符，RSI通過匹配消息實例值（由GCT_set_instance設置，缺省值為0）和link_id值來選擇輸出通道。對于大多數的雙系統，兩個系統之間建立一條RSI連接就足夠了，因此這個參數應該設為0。
<conc_id>指定一個模塊id，當指定的RSI連接失效時，此模塊用來接收通知（一個消息）。這個參數的設置可以將這些指示傳遞給應用程序任務或者一個管理事件查看程序。如s7_log等。
<link_type>和<rem_addr>應該依據下表進行設置：
| 連接類型 |
Rem_addr |
Ink_type 值 |
| 服務器 |
B方的IP地址 |
0（客戶端） |
| 客戶端 |
0 |
1（服務器） |
系統的一端需要設置為客戶端，另一端設置為服務器。
<rem_port>指定了連接所使用的TCP/IP套接字端口號，每一RSI連接（應該具有唯一的link_id）必須使用唯一的端口號，從9000開始。
參數<rsi_id>是可選的，指定了傳送消息的RSI模塊。
對于所有可以通過RSI連接訪問的目標節點，文件system.txt文件中必須插入一條REDIRECT語句（第二個ISUP、SCCP、和/或TCAP協議的module_id）。

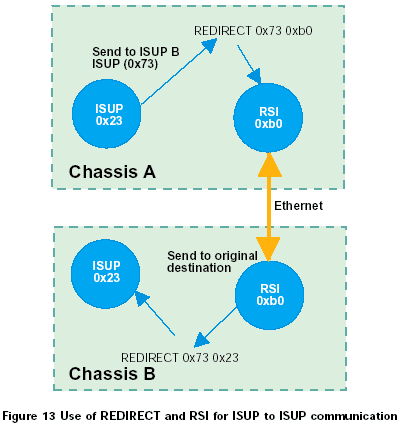

例如，一個雙ISUP系統應該由兩個ISUP部分組成，每個缺省module_id都為0x23。A方ISUP的設置數據表示另一個ISUP部分的module_id為0x73。因此，在A方將會有一個重定向的動作來對經過RSI發送往0x73的任何消息重新定向，在B方，應該有一個REDIRECT語句將B方RSI所接收的所有目標為0x73的消息路由到本地ISUP。標識為0x23。如圖13所示。

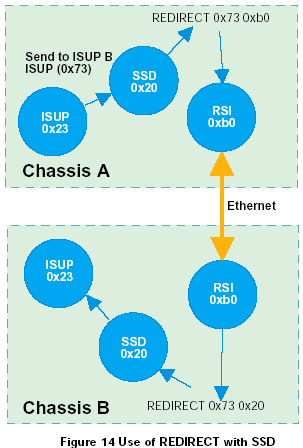

運行在信令卡上的協議模塊，接收端（對方）的REDIRECT語句應該通過ssd或ssd的驅動（通常情況下使用module_id為0x20）來對消息進行重定向，如圖14所示。

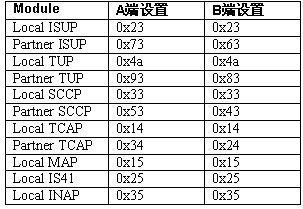

下表給出了系統雙方都應該使用的module_id值：
■ 對于容錯應用考慮
在一個SS7接口和應用程序嵌入的雙系統中，應用程序故障或者SS7部分的故障將導致整個系統全部或部分故障。
在一個雙電路交換應用（使用ISUP或TUP）中，物理電路終端分布在組成系統的兩個機箱中，因此如果系統的一部分發生故障，將導致一部分電路的物理故障。在SS7終端，硬件故障通常由硬件旁路處理（也稱為硬件隔離）。這樣所有受這部分硬件影響的激活的呼叫都會被拆除，表示這些電路不能被呼叫選擇使用，直到硬件隔離解除，如果電路故障恢復，則硬件隔離會被解除。
但是，在前面所述的設置中，系統繼續工作的部分對于故障電路一無所知（這部分設置數據應該保存在故障的部分中），因此不能傳遞硬件隔離故障。解決這個問題的一個辦法就是使用電路組設置方法，這樣可以為另一部分的電路組保留空間，當一個電路組發生故障時，這些備份的電路組可以由繼續工作的部分進行設置，允許對物理上連接的另一部分傳遞硬件隔離命令。
也可以采用物理上隔離應用程序媒介/電路處理和SS7協議狀態信息，使兩個應用程序可以使用兩個SS7接口進行通信（SIU采用這種方法）。物理隔離可以采用RSI和以太網實現。
如果需要，應用程序可以通過節點間互相檢查來檢測故障，使用基于消息的API和RSI/以太網進行通信。一個用戶指定的信息必須為這個目的定義。
在一個雙TCAP系統中，系統的一部分故障會導致TCAP狀態信息的丟失（例如，事務狀態和事務掛起的存儲部件）。在一個智能網絡環境中，如果可能，此事務相關的呼叫將被拆除。在移動/無線環境中，任何相關的掛起的移動業務（例如短消息）都可能超時。這些操作在系統繼續工作的部分中應該再次執行。
同SS7協議通信的應用程序必須在邏輯電路id和每個SS7設置的會話id范圍能工作。系統的兩部分既可以使用相同范圍值，這些值只在每部分內部使用，也可以在不同的范圍內運行。
■ 設置System.txt值

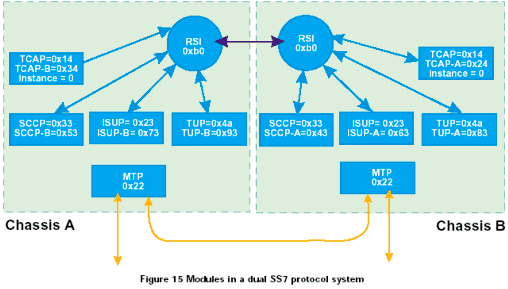

下圖中描述了一個雙ISUP/TUP/SCCP/TCAP系統中各模塊之間的關系，以及系統兩部分的config.txt文件中的條目。參見圖15。

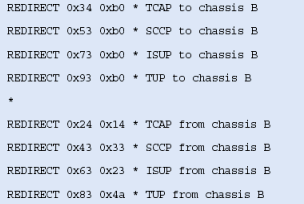

◎ 主機協議的System.txt
A方
B方
system.txt文件必須也包括主機上運行的所有本地SS7協議（如ISUP、TUP、SCCP或TCAP）的LOCAL定義和應用程序任務、設置功能（如s7_mgt）和調試工具的LOCAL定義。這里也應該通過FORK_PROCESS語句來啟動相應的驅動和任務，在相應的語法手冊中有詳細描述。

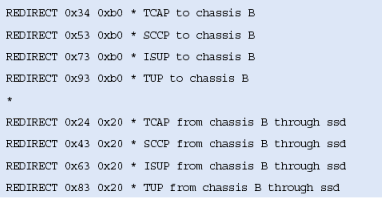

◎ 運行在信令處理器板卡上的System.txt

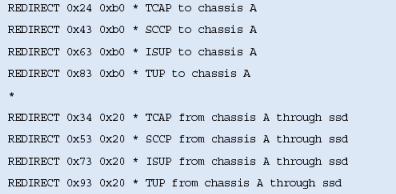

A方
B方
system.txt文件也必須包括所有應用程序任務、設置工具（如s7_mgt）和調試工具的LOCAL定義。這里也應該通過FORK_PROCESS語句來啟動相應的驅動和任務，在相應的語法手冊中有詳細描述。
附錄A－TCAP Set 例程模塊ID消息
描述：
這個消息為一個指定的TCAP實例設置module_id，當發送任何來自網絡上的帶有事務id中指定實例的消息時，TCAP使用這個module_id作為目標節點。

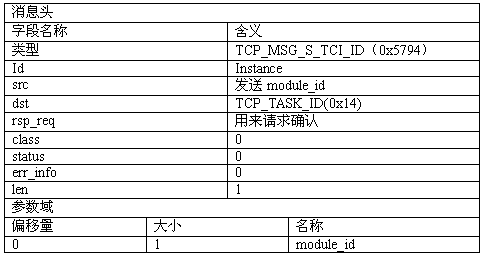

消息格式：
參數描述：
Instance
應該從指定module_id發送的任何接收的消息中事務ID中設置的實例值
module_id
對于指定實例，TCAP發送消息的目標的module_id。
