第五課 一個基于IP插口的ISUP服務器例子

1. 概述

　　 ISUP服務器是什么？一個ISUP服務器可以是信令網關的一部分，用于提供基本呼叫控制所需的一系列API，以取代NMS公司Natural Access平臺提供的呼叫控制API。

　　 更具體地說，ISUP服務器就是：在至少插有一塊TX卡的系統（或叫機器）上運行的軟件。這個時候，其它機器上插上別的語音卡（如AG4000）就可以作為ISUP服務器的客戶端，這樣的客戶端就是利用插口API函數通過網絡和ISUP服務器進行通信的。

　　 ISUP服務器對呼叫控制作出響應，而客戶端則是對語音處理作出響應。

ISUP服務器提供的一些功能：

• ISUP服務器是建立在NMS公司提供的SS7 ISUP層之上的；

• 是一個支持多線程編程的服務器；

• 提供的API是基于TCP插口的；

• 是操作系統無關的（同時支持Solaris和NT）。

可以用到ISUP服務器的地方有：

• IP電話網關；

• 交互式語音應答（IVR）服務器；

• 任何需要用SS7接入的語音系統。

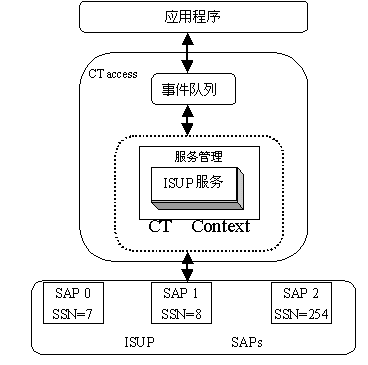

系統框圖如下：

　　 系統中ISUP服務器通過SS7鏈路和PSTN連接，通過IP網絡和語音處理機連接，這兩個連接傳送的是信令信號。語音處理機通過話路和PSTN連接，這個連接傳輸?shù)氖钦Z音。

2. 技術基礎

• SS7 ISUP層協議

1. 連接建立；

2. 連接管理；

3. 連接釋放；

1. 用戶到用戶的信息傳遞；

2. 主叫識別；

3. 其它。

• 標準的MTP3路由識別碼（OPC、DPC、SLS）；

• 消息指向的話音電路識別碼（CIC）；

• 消息的類型，唯一性地指定該消息的功能和消息其它部分的格式；

• 一系列的固定參數和可選參數，參數有時又叫信息元素，它們可以是固定長度的，也可以是可變長度的。

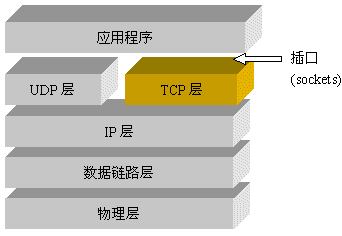

• TCP協議

插口處理基本流程：
