第一課 為什么要使用SS7信令系統?

課程目的

• 了解傳統一號信令系統，呼叫流程及其缺陷

• 了解SS7信令系統，呼叫流程及其優勢

• 比較兩種信令網的差別:


  • 中繼利用率方面的差別
  • 信令方式方面的差別
  • 呼叫建立和釋放方面的差別

1. 傳統一號信令系統的呼叫流程及其缺陷

　　國內傳統的話音中繼均采用一號信令來控制接續, 一號信令屬隨路信令, 信號（主／被叫號碼）通過話音通道中的多頻模擬信號（MFC）來傳送。以下是一號信令網的呼叫流程：

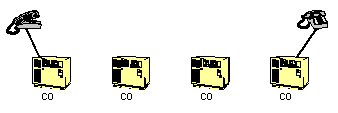

• 在一個傳統電話系統中，電話用戶摘機并拔被叫號碼，號碼用雙音頻信號發送到交換局（CO），交換局分析被叫號碼。

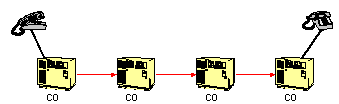

• 交換局分析被叫號碼并判斷要到達目的局所要占用的出中繼，占用該出中繼，把被叫和主叫號碼送到匯接交換局，匯接交換局又要分析被叫號碼，判斷要到達目的局所要占用的出中繼，然后再把被叫和主叫號碼送到下一個匯接局，如此下去，直到到達目的交換局。

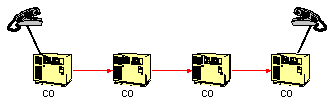

• 目的交換局向被叫振鈴，并通過各交換局向主叫送回鈴音。

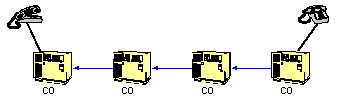

• 被叫電話摘機，目的交換局向上一交換局發出應答信號，上一交換局把通道接通, 并把應答上傳，直到呼叫發起局，把整個話音通道接通，主被叫雙方進入通話。

• 通話中的被叫掛機，被叫端交換局把掛機信號發送到上一交換局，直到主叫交換局，主叫交換局收到掛機信號后生成計費話單。

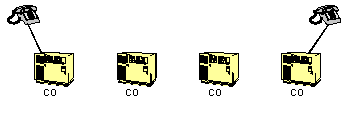

• 主叫掛機，主叫端局向下一匯接局發出拆線信號，并逐級向下傳遞，各交換局收到拆線信號后把各自的中繼釋放，所有設備示閑。

傳統一號信令網絡的缺陷

• 由于采用雙音頻（MFC）來傳遞主被叫號碼，每個號碼大約要0.25秒時間，呼叫建立慢，中繼占用時間長，需要更多的中繼才能達到一定的話務量。
• 由于在一定的話務量下，需要更多的中繼來實現，中繼的擴容又直接導至相應設備（如MFC寄發器）需求的增加，所以總的成本會更高。
• 呼叫建立慢，用戶等待的時間長，用戶滿意度降低。
• 由于采用雙音頻來傳遞信息，表達的信息量有限，可開展的業務種類有限。
