源創通信：VoIP小區話音接入方案

2007/12/20　　

一、IP接入網的背景

　　長期以來，電信運營商的主營業務是范圍最為廣泛的話音業務，但是隨著電信市場的逐步開放和競爭的加劇，南北電信及其聯通，鐵通等運營商的運營思路不斷地走向理性，在注重速度的同時，也更注重成本，投資的重心逐漸向最直接面向用戶的接入層轉移。綜合業務接入網作為一種理想的建網模式，廣泛應用于傳統的固定運營網絡，其服務質量保證、多樣化接入手段和豐富的業務提供能力等因素使之成為網絡建設的首選方案。對于規模建網，業界普遍認可綜合接入方案，但對于業務量小同時又缺乏SDH傳輸資源的接入點，綜合接入則面臨著成本因素的挑戰，在這種環境下，IP接入網則是一種非常有效的補充方式。

　　IP接入網基于IP網絡架構，可綜合接入語音、數據和多媒體業務。語音業務在AMG/IAD接入網關節點完成TDM到IP的轉換，通過分組方式在IP接入網絡上承載，再在局端通過中繼網關ETG實現話音從分組到TDM的轉換，通過E1或V5接口接入PSTN網絡，可以看出，這種方式充分地利用了已有的IP和PSTN網絡資源來開展業務。IP接入網采用標準的NGN部件，因此可面向未來持續發展，平滑地融入NGN網絡。目前，IP接入網已在IP超市、智能小區、小型企業、SOHO等用戶群提供小規模廉價IP語音業務和多媒體業務。

　　二． 寬帶IP城域網的特點

　　寬帶IP城域網作為互聯網在城市的延伸，網絡骨干節點之間以千兆帶寬互聯，為各種基于IP的數據業務和網絡應用提供靈活高效的支持。同時也為用戶提供包括高速專線接入、10M/100M寬帶接入、ADSL接入等在內的各種類型接入手段，一次性解決了全網及用戶端的網絡帶寬瓶頸。

　　寬帶IP城域網的建設目標是將IP城域網建成為數據業務的統一骨干平臺，可直接向集團用戶提供10兆到100兆甚至1000兆的Internet接入帶寬和互連帶寬，寫字樓、學校、信息化小區和其它企業集團的用戶可利用該網絡組成全市到全國范圍內的、類似專用網絡的VPN網絡（虛擬專用網），其費用將較以往大大降低；對個人用戶而言，城域網將可提供10兆到桌面的Internet接入速率，比普通拔號上網速率快幾十到幾百倍。

　　三．城域網的組網結構

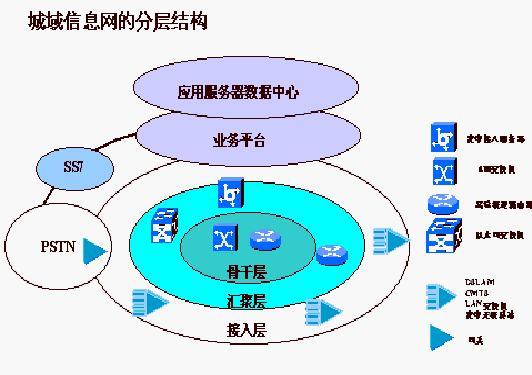

　　從網絡的層次結構看，城域信息網由骨干層、匯聚層和接入層、業務平臺和管理平臺幾部分組成,Sinov-100I話機屬于接入層設備。

　　四．小區IP話音接入的優勢介紹

　　接入作為網絡到用戶的“最后一公里”，直接關系到最終用戶所獲得服務的速度和質量，長期以來備受通信公司的關注。選擇什么樣的技術與產品，才能最大限度地提高投資回報率及用戶滿意度，成為當前通信公司等運營商所面臨的關鍵問題。

　　小區寬帶接入網絡方式目前一般是由提供五類線上網的各個寬帶接入運營商（例如XDSL,長城，聚友，有線電視提供商等），其寬帶網絡線已到了用戶的家里，而IP話音接入只需在原有的網絡基礎上疊加Sinov-100I話機或者其它IAD設備，就可提供語音的“一根線接入”，實現SOHO用戶、智能小區用戶的語音和數據的綜合接入。

　　目前，長城，聚友，有線電視網絡提供商等剛好已具備這最后一公里的物理接入條件，他們已經把各種寬帶網絡的接入最后一公里放到了用戶家，但是他們?nèi)鄙偻饩W(wǎng)的出口資源，這樣通信公司在用戶終端的接入方面就可以借助他們的現有網絡資源，而對方也剛好可以把他們的現有網絡充分利用起來，產生最大的經濟效益，這是一個雙贏互補的局面。

　　在現有的網絡結構上只需增加Sinov-100I話機和一套軟交換平臺，就可以完成電話的呼入與呼出，該方案很好地利用了現有的網絡和設備，實現了PSTN話音業務的平滑移植和分組話音的接入，其優勢在于： 　　

1. 網絡規劃不用太多更改，關鍵是不用更改網絡布線；



2. 網絡結構簡單；



3. 接入建設成本合理，網絡建設速度快捷；



4. 投資少，回報見效快；



5. 能夠盡快搶占客戶；



6. 可以進行放號業務，而不用重新拉排布線；



7. 用戶安裝使用簡單，操作方便；



8. 可以帶來更多的業務特性；



9. 運營商便于對設備管理，設備容易進行升級；

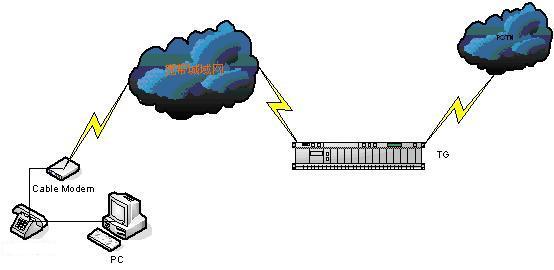

　　五．小區IP電話接入城域網網絡拓撲結構圖

　　該拓撲圖中，AUP-IP200D話機的IP地址設為192.168.1.*的網段，而PC的IP地址設為10.10.1.*網段，這樣的目的是為了避免同一個網段之間的廣播風暴沖突，而且也可以通過在路由器上設置QoS來優先保證IP話機的的語音質量，同時也方便IP電話機設備的管理和升級；
