基于A(yíng)TCA架構的LTE網絡(luò )安全解決方案

Kenton Williston 2010/12/08

　　隨著3G網絡(luò )向LTE演進，為網絡(luò )架構帶來了許多新的挑戰，首當其沖的是數據帶寬的爆炸性增長。如圖1所示，CISCO預測移動數據流量到2014年每年將增長一倍，導致這種顯著增長的是視頻流量，CISCO預計到2014年視頻流量將占全部移動流量的三分之二。為了能夠處理這些新增流量，網絡(luò )設備必將在性能上有一個飛躍，與此同時，網絡(luò )設備必須滿足一系列新要求，以應對全IP網絡(luò )的到來，特別是網絡(luò )安全。本文將討論開發人員如何利用ATCA架構應對這些挑戰，同時展示基于標準的解決方案如何加快上市時間，并提供網絡(luò )快速演進的路線圖。
移動數據流量的快速增長

圖1 移動數據流量的快速增長
　　LTE的新要求

　　LTE網絡(luò )具有廣泛的影響，包括基站、核心網設備、數據中心刀片和企業網關等。其中，LTE對核心網的影響特別大，如圖2所示，系統架構演進（SAE）的主要特點包括：

　　扁平的全IP網絡(luò )實現MPLS

　　支持40Gbps流量并具有低延時

　　多種無線接入網的平滑連接，包括3G、WiFi和WiMAX、以及微蜂窩基站

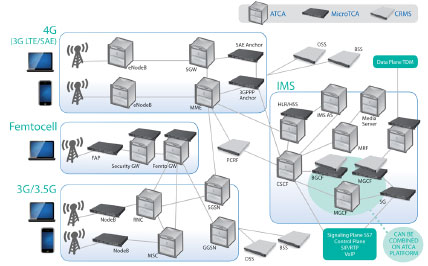

LTE引入的全IP核心網稱為SAE，主要基于A(yíng)TCA、MTCA或運營級機架服務器（CRMS）的解決方案

圖2 LTE引入的全IP核心網稱為SAE，主要基于A(yíng)TCA、MTCA或運營級機架服務器（CRMS）的解決方案
　　由于全IP網絡(luò )，網絡(luò )更易受到黑客攻擊或其它威脅，這是因為L(cháng)TE網絡(luò )流量可以傳輸到不是運營商所有的網絡(luò )站點上。例如，LTE回程可以離開專門的T1連接而實現以太連接，出于成本和帶寬的考慮，這種以太回程可以使用商用寬帶鏈路，比專用回程更容易受到攻擊。另外一個例子是LTE連接到微蜂窩基站和WiFi/WiMAX接入點，因為這類接入點往往沒有全面的保護而使網絡(luò )更易收到攻擊，如圖3所示。為了處理這些網絡(luò )安全問題，LTE網絡(luò )安全和加密流量通過IPsec實現各種安全措施如防火墻，因此，LTE設備必須提供強大的加密性能使之可以運行最新的安全軟件。
LTE網絡(luò )流量通過IPsec實現保護

圖3 LTE網絡(luò )流量通過IPsec實現保護
　　3G網絡(luò )向LTE演進也帶來了通過管理流量來增加運營收入與改善服務質量的機會(huì )。采用深度包檢測（DPI），運營商可以劃分服務等級從而差別化定價，保證服務質量，限制諸如P2P文件共享之類的無益流量。DPI也是涉及計費系統或法律事務的關鍵功能。為了實現這些服務，LTE設備需要達到卓越的包處理性能。

　　ATCA架構的作用

　　ATCA為實現上述要求以及其它LTE要求提供了一個完美的平臺。ATCA是唯一的支持10Gbps以上背板帶寬的開放標準電信平臺。盡管40G ATCA規范仍在制定之中，設計人員現在已經能夠通過多廠商支持的解決方案開發40G系統，這些廠商包括Advantech、Emerson、Kontron和RadiSys，表1展示了多廠商40G ATCA解決方案。

　　ATCA的核心優勢是加速產品上市時間。通過采用ATCA硬件，開發人員可以縮短硬件開發時間同時集中力量增加附加價值。ATCA在軟硬件上都具有良好的模塊化，例如ATCA機箱能夠支持多達14個節點刀片，每個刀片可以具有多種功能，通過節點刀片的混合與配置，開發人員可以使系統設計具有更好的彈性，并通過部件復用滿足全部網絡(luò )設備的技術要求，有時候，設計人員甚至可以將原本分離的功能集成在一個平臺上。

Vendor	Product	Sockets	Processor	Unique Features
Advantech	MIC-5320	Single	Intel® Xeon® processor E5645 (Six-core, 2.4 GHz)	• Up to 48 GB memory • Mid-size AMC slot • Onboard USB Flash
Advantech	MIC-5322	Dual	Intel Xeon processor E5645 (Six-core, 2.4 GHz)	• Up to 48 GB memory • Onboard USB Flash • Onboard SSD drive option
Emerson	ATCA-7367	Single	Intel® Xeon® processor L5638 (Six-core, 2.0 GHz)	• Up to 48 GB memory • Mid-size AMC slot • On-board SATA drive option
Emerson	ATCA-7365	Dual	Intel Xeon processor L5638 (Six-core, 2.0 GHz)	• Up to 96 GB memory
Kontron	AT8050	Single	Intel Xeon processor L5638 (Six-core, 2.0 GHz)	• Up to 48 GB memory • Mid-sized AMC • USB SSD Flash daughter board
RadiSys	ATCA-4550	Single	Intel Xeon processor L5638 (Six-core, 2.0 GHz)	• Up to 64 GB memory • Mid-sized AMC• Up to 32 GB of Flash storage
	ATCA–4555	Single	Intel® Xeon® E5645 processor (Six-core, 2.4 GHz)	• Up to 64 GB memory • Mid-sized AMC • Up to 32 GB of Flash storage
	ATCA–4580	Dual	Intel Xeon processor L5638 (Six-core, 2.0 GHz)	• Up to 48 GB memory • ATI ES1000 graphics controller • Up to 32GB of Flash storage

表1 采用Intel 至強5600系列處理器的ATCA刀片

　　表1展示的ATCA刀片均采用Intel 至強處理器5600系列，包括單槽和雙槽兩種規格，它們全部通過后傳輸模塊（RTM）支持熱切換存儲，并采用串行SCSI控制器實現RAID0/1支持。單槽ATCA刀片適用于升級現有網絡(luò )設備，可以在不增加電源功耗的情況下提高系統性能，并預留了充足的AMC擴展空間，可以實現本地存儲等功能，特別適用于LTE無線網絡(luò )的控制面和服務器功能以及IP多媒體子系統。與之相對應，雙槽ATCA刀片則為需要更多散熱能力的新系統設計，尤其適用于需要卓越處理能力的DPI應用。

　　ATCA平臺有助于滿足LTE的許多新要求，這些基于標準的解決方案可以加快上市時間，為網絡(luò )快速演進提供路線圖。與值得信賴的ATCA廠商協同努力，開發人員能夠引入最新技術與最優實踐，實現自身的最大價值。
