IP信令網引入策略

任正彥 2008/01/28

圖1　R4軟交換中的信令

IP信令網引入驅動力來自以下兩點：

（1）分組化要求

　　分組化是網絡發展的必然趨勢。暨核心網IP化后，No.7信令網也采用IP承載，統一網絡的承載方式，有利于簡化網絡結構和協議種類。

（2）帶寬要求

　　傳統的七號信令網帶寬有限，兩個信令點之間最大帶寬是16*2M=32M。隨著用戶數量的增加，以及新業務的發展，傳統的TDM鏈路最終會出現帶寬瓶頸。同時受物理資源的限制，點到點連接占用大量中繼資源，這也使現有信令網擴容相對困難。而在采用IP技術承載后，可以方便靈活地擴展信令節點間帶寬，可以降低傳輸資源管理的復雜程度，并可能打破TDM鏈路組支持鏈路數量的限制。

2、IP信令網概念

　　IP信令網是指利用IP作為承載技術，來傳送No.7信令消息的網絡。IP信令網由IP SEP和IP STP組成。

IP SEP（提供IP信令接口的信令點）：

• 具有獨立的信令點編碼。


• 通過IP網絡端口實現SS7信令消息的發送與接收。


• 包括同時提供IP信令接口和TDM信令接口的信令點。

• 下一代STP


• 根據信令點的地址（GT/DPC），完成SS 7信令轉接和路由的功能實體。


• 通過IP網絡端口實現SS7信令消息的發送與接收。


• 對SCCP消息提供中繼功能的實體。


• 提供SG功能

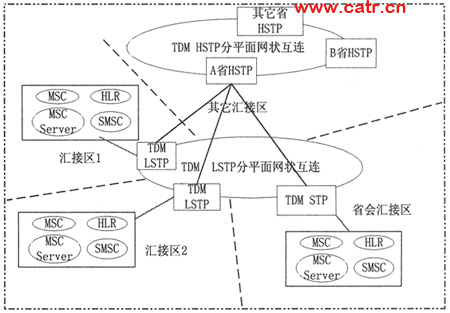

圖2　A省信令網組織結構圖

　　當前A省信令網面臨兩大問題：一是省會LSTP鏈路占用已接近設備的最大值，信令業務量仍在增長；二是A省HSTP到B省HSTP已開滿16個2M鏈路，達到了No.7信令帶寬的最大值。

　　為解決這兩個問題考慮引入IP STP。按照疊加方式的網絡組織如下：IP STP與其它省IP STP組建單獨IP信令網，與目前省內TDM信令網互相獨立。A省全省提供IP接口的網元（MSC Server，彩鈴等）以IP鏈路接入IP STP（參見圖3）。

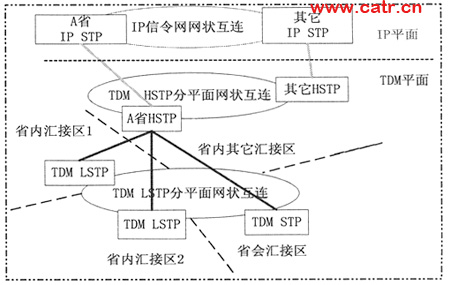

圖3　疊加方式的信令網組織結構圖

　　按照混合方式的網絡組織如下：作為TDM信令網的補充，IP STP和TDM STP共同承擔省會匯接區的業務。IP STP只接入省會匯接區的網元。

　　IP STP與現有省內的TDM STP分別開通B鏈路（TDM），與1對省際HSTP開通D鏈路（TDM）。

　　IP STP兼做L/HSTP。IP STP同時與B省HSTP開通B鏈路。省會匯接區到B省的省際長途業務直接通過IP STP疏通，不再走本省HSTP。（這樣減輕了A省HSTP的負擔，解決了它到B省HSTP已開滿16條2M的B鏈路，無法增開鏈路的問題）。

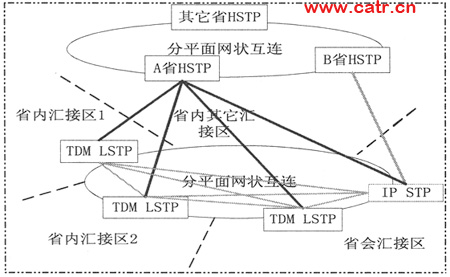

圖4　混合方式的信令網組織結構圖

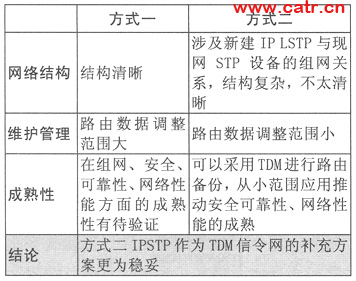

疊加、混合兩種方式的比較見表1。

• G MSC：

只能接入TDM信令網。

• 2G MSC server、3G MSC server

接至IP信令網。不建議MSC server同時接入TDM和IP STP。原因是server根據HLR的GT尋址，無法區分接入技術。如果按照流量選擇接入方式，信令流向不明確，監測較為困難

• HLR，SMSC，SCP

　　現網運行的這些網元均只提供TDM接口。考慮到它們與MSC server存在很多的信令交互，故將其也接入IP STP（利用IP STP兼容TDM的功能），減少TDM和IP之間不必要的轉接。要求新入網設備同時提供TDM接口和IP接口

建議MSC server分配新號段的ID，HLR等可以通過區分不同的GT選路到不同的STP。
