IPTV中間件技術的探討

楊崑 2007/07/26

• 是否僅僅是軟件？


• 一類軟件還是一個軟件？


• 軟件集合還是相關聯的一個完整系統？


• 是所有系統中符合某一要求的全部?jī)?nèi)容，還是局限在某個特定范圍內？


• 針對的目標是否會逐步發生變化？


• 其概念的給出是針對外延還是針對內涵？


• 其概念的給出應該是針對目前的產品實現還是針對未來的功能邏輯架構？


• 我們現在能定義的有哪些部分，不能定義的有哪些？

• 消除物理層或操作系統彼此間的差異軟件？


• 系統端發起的各種要求在用戶側的實現代理？


• 業務實現過程中包括業務流程和控制管理流程在內的上傳下達標準接口？


• 系統完成靈活內部更新（含業務、設備狀態、系統基本策略）或管理需要的標準化的功能塊？


• 上述全部或部分需求的綜合體？


• 何種定位描述標示了其最基本的定位？


• 是否存在分階段的基本定位問題？

• 產品設計中操作系統和物理器件對需要完成過程的理解？


• 用戶認證和權限管理？


• 業務界面的下發？


• 媒體流控制？


• 基本業務實現過程控制？


• 增值業務實現過程控制？


• 媒體編解碼？


• 計費？


• 網管？


• 終端部分的業務功能升級？


• 終端部分支持管理的能力或狀態的升級？

• 系統側設備的升級和演進？


• 系統側邏輯模塊的增加和撤銷？


• 系統內不同功能模塊的連接？


• 系統中不同廠家的設備混合連接情況下，哪些設備共享更有價值？是否需要通過中間件方式才更好？


• 業務管理？


• 媒體交付過程的管理？


• 內容安全的管理？


• 存儲的管理？


• EPG的傳送？

• 可與增值業務平臺互通實現各種增值業務功能；


• 可與DRM系統連接實現數字版權保護功能；


• 可與網絡管理系統連接實現網絡管理功能；


• 可與下載服務器連接實現軟件版本升級管理功能，配置數據下載功能；


• 可與IPTV系統設備連接實現用戶認證、網絡安全策略、軟件認證等安全管理功能；


• 系統啟動和初始化功能；


• 底層資源操作管理功能；

• 播放引擎，負責媒體流的播放和控制；


• 命令和事件的分發控制；


• 操作系統資源，包括文件系統、定時器等；


• 硬件資源，包括硬盤、內存及各種接口等；


• 網絡管理；


• DRM/CA；


• 啟動和初始化處理；


• 安全和認證處理；


• 下載和升級處理；

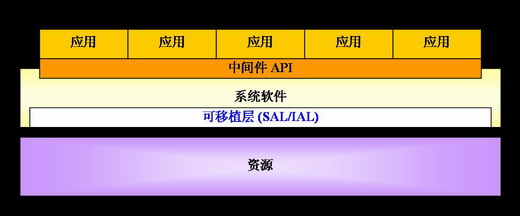

可移植層支持中間件軟件層和應用層運行在不同的操作系統和硬件平臺上，例如，針對一個特定的應用平臺，操作可以是Linux、VxWorks、WinCE等。

5.4.1可移植層

　　系統抽象層：系統抽象層（SAL）負責對操作系統進行抽象，它封裝了所有的通用操作，包括任務、定時器、消息隊列等，以及一些公共的數據結構，如隊列、堆棧等；系統抽象層屏蔽了操作系統，因此它應該能支持多種操作系統，如VxWorks、Linux、WinCE等等。通過使用SAL層接口，應用程序和系統軟件層不需要關心當前使用的是哪種操作，而且這些應用軟件能非常容易地移植到不同地操作系統平臺。

　　接口抽象層：接口抽象層（IAL）負責對底層硬件平臺進行抽象，它封裝了所有底層硬件平臺和接口設備的操作和接口，包括Flash、RAM、鍵盤、鼠標、遙控器等等。接口抽象層維護一個來自于各種輸入設備的鍵值隊列，并且負責把這些鍵值傳送到應用層。通過這種方式，應用層不需要關心當前使用的是哪種輸入設備，而僅僅需要知道當前的鍵值以及怎么處理這些鍵值。為了達到這個目的，一個為所有輸入設備服務的統一的鍵值映射表應該被定義。

5.4.2中間件核心層

　　中間件核心層基于模塊化的軟件模型結構，通過可移植層調用操作系統資源和底層硬件資源實現相應的中間件功能。中間件核心層模塊通過中間件為上層應用提供各種服務，它包括所有相關的協議和各種客戶端操作，如媒體操作、媒體傳輸控制、用戶認證、底層資源管理、下載服務、數字版權管理、安全管理等等。雙模機頂盒應該能基于同一個中間件API提供DVB功能。

啟動及初始化模塊

　　啟動及初始化是機頂盒開始工作的第一步，該模塊主要完成系統初始化工作，準備運行環境及上下文。啟動和初始化模塊主要應該實現以下功能：

安全及認證模塊

　　安全及認證模塊負責整個系統的安全管理和控制，包括網絡安全、軟件升級、用戶安全認證及業務應用安全等相關功能。安全及認證模塊具體應該實現以下功能：

• 用戶認證;
• 業務應用鑒權；
• 軟件升級及下載認證;
• 網絡安全策略；
• 密鑰、會話令牌管理等等。

升級和下載模塊

　　升級和下載模塊負責底層平臺、系統軟件包括中間件、上層應用及一些應用需要的特殊數據如EPG數據的動態升級和下載。升級和下載模塊具體應該支持以下功能：

• 底層平臺的動態升級和下載；
• 系統軟件包括中間件的動態升級和下載；
• 上層應用的動態升級和下載；
• 一些特殊數據的動態升級和下載；
• 和安全及認證模塊結合，進行升級和下載的軟件及數據的有效性和合法性校驗；
• 和安全及認證模塊結合，對升級下載過程中的加密數據進行解密。

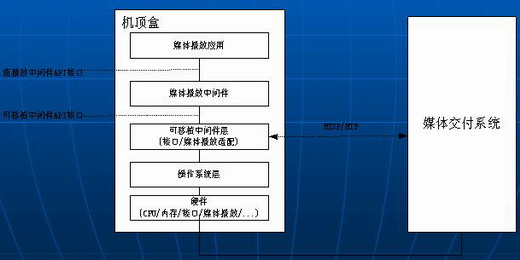

媒體播放和控制模塊

媒體播放和控制模塊向上層應用提供音頻視頻媒體播放的核心控制功能，它是流業務的控制臺，負責流業務操作控制，如播放、停止、暫停、快進、快退等。

• 通過SNMP或者TR069，完成機頂盒的管理和配置功能；


• 命令行功能;


• 各種組件的配置；


• 系統級配置如各類服務器地址的配置；


• 接入模式配置；


• 網絡配置；


• 音頻視頻參數配置；


• 用戶配置如網絡接入帳號配置、IPTV帳號配置等等。
