研華Compact PCI
2001/11/21
Enclosure(機箱)
1U高的Compact PCI平臺，集成2槽背板
特點
緊湊型，1U高
2槽6U Compact PCI背板
支持后備板I/O（MIC-3035）
200W ATX電源
MIC-3035/3037/3039是研華公司最新推出的Compact PCI平臺，經過緊湊設計，高度僅為1U。帶有2個6U Compact
PCI的槽的背板，MIC-3035/3037/3039支持一個2槽的單板計算機（如MIC-3389），或支持一個單槽的單板計算機（如MIC-3357）以及一個單槽的擴展插卡。
|
規格 |
|
|
背板 |
2個6U的Compact PCI槽 （1個系統槽和1個外設槽） 支持后面板I/O IEEE 1101.11（MIC-3039） |
|
電源 |
200W ATX電源 AC輸入：115/230V@60/50HZ,6/3可選 DC輸出：+3.3V@6A,+5V@10A, -5V@0.2A,+12V@6A,-12V@1A |
|
磁盤驅動器 （僅指MIC-3035） |
2個3.5”硬盤, 1個超薄軟驅和 1個超薄CD-ROM |
|
冷卻風扇
|
3個10.5-CFM冷卻風扇（進） 1個10.5-CFM冷卻風扇（出） |
|
尺寸 （長X寬X高） |
MIC-3035:440x44x370mm(17.3”x1.7”x14.6”) MIC-3037:440x44x231mm(17.3”x1.7”x9.1”) MIC-3039:440x44x280mm(17.3”x1.7”x11.0”) |
|
重量
|
MIC-3035:5.2kg (11.5lb) MIC-3037:3.9kg (8.6lb) MIC-3039:4.5kg(10.0lb) |
|
工作溫度 |
0~50℃(32~122℉) |
|
存儲溫度 |
-20~80℃(-4~176℉) |
|
相對濕度 |
10~95%@40℃(104℉),非凝露狀態 |

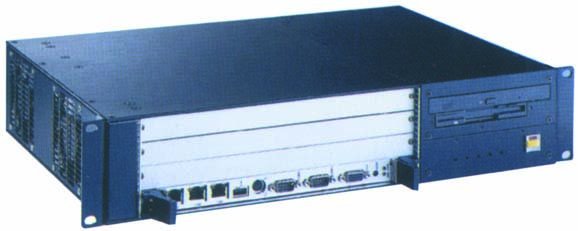

2U高的Compact PCI平臺，集成4槽CT背板
特點：
2U高
4槽6U Compact PCI背板
支持后I/O
H.110CT總線（PICMG 2.5）
200W ATX 電源
監視電源和風扇工作狀態的LED顯示
|
規格 |
|
|
背板 |
4個6U的Compact PCI槽 （1個系統槽和1個外設槽） H.110CT總線（PICMG2.5） 支持IEEE 1101.11,后I/O |
|
電源 |
200W ATX電源 AC輸入：115/230V@60/50HZ,6/5A(可選) DC輸出：+3.3V@6A, +5V@10A, -5V@0.2A,+12V@6A,-12V@1A |
|
磁盤驅動器
|
1個3.5”硬盤, 1個超薄軟驅和 1個超薄CD-ROM |
|
冷卻風扇 |
2個32CFM冷卻風扇 |
|
尺寸（長X寬X高） |
440x88x280mm(17.3”x3.5”x11.0”) |
|
工作溫度 |
0~50℃(32~122℉) |
|
存儲溫度 |
-20~80℃(-4~176℉) |
|
相對濕度 |
10~95%@40℃(104℉),非凝露狀態 |
4U高的Compact PCI平臺，集成5槽CT背板
特點：
4U高
5槽 6U Compact PCI背板
支持前、后I/O總線（IEEE1101.11）
H.110CT總線（PICMG 2.5）
N+1 300W冗余電源
熱插拔冷卻風扇
|
規格 |
|
|
背板 |
5個6U帶H.110 CT總線，支持后I/O的Compact PCI槽 （支持PICMG2.5） |
|
電源 |
N+1（300W+300W）AC 輸入負載均衡的熱插拔冗余電源 |
|
磁盤驅動器
|
1個3.5”軟驅,2個3.5”硬盤 1個超薄CD-ROM |
|
冷卻風扇
|
1個86-CFM冷卻風扇（在前部） 1個15-CFM冷卻風扇（在后部） |
|
尺寸 （長X寬X高） |
19”上架式，4U高 440x177x342mm(17.3”x7”x13.5”) （不包括安裝支架） |
|
重量 |
10kg(22lbs) |
|
工作溫度 |
0~50℃(32~122℉) |
|
存儲溫度 |
-20~80℃(-4~176℉) |
|
相對濕度 |
10~95%@40℃(104℉),非凝露狀態 |
9U高的Compact PCI平臺，集成8槽 CT背板
特點：
9U高
8槽6U Compact PCI背板
支持前、后I/O總線（IEEE1101.11）
H.110CT總線（PICMG 2.5）
支持各種類型電源
3個86CFM熱插拔冷卻風扇
|
規格 |
|
|
背板 |
8個6U帶H.110 CT總線支持 后面板I/O的Compact PCI槽 （支持PICMG2.5） |
|
電源 |
400W（AC或DC輸入）ATX電源 N+1（300W+300W）AC冗余電源 |
|
磁盤驅動器 |
1個3.5”軟驅,3個5.25”或3.5”設備 |
|
冷卻風扇
|
集成3個86-CFM熱插拔風扇共258 CFM |
|
尺寸 （長X寬X高） |
19”上架式，.9U高 440x400x342mm(17.3”x15.8”x13.5”) （不包括安裝支架） |
|
重量 |
15kg (33 lbs) |
|
工作溫度 |
0~50℃(32~122℉) |
|
存儲溫度 |
-20~80℃(-4~176℉) |
|
相對濕度 |
10~95%@40℃(104℉),非凝露狀態 |

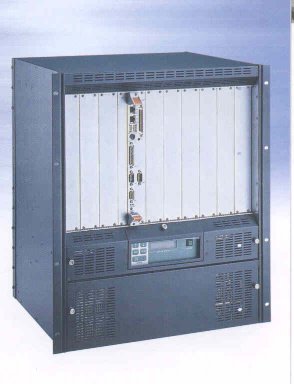

12U高的Compact PCI平臺，集成14槽CT背板
特點：
12U
支持前、后I/O總線（IEEE1101.11）
H.110CT總線（PICMG 2.5）
N+1冗余電源
3個86CFM熱插拔冷卻風扇
14槽 6U Compact PCI背板
|
規格 |
|
|
背板 |
14個6U帶H.110 CT總線， 支持后面板I/O的Compact PCI槽 （支持PICMG2.5） |
|
電源 |
N+1（560W+280W）AC負載均衡 熱插拔冗余電源 |
|
磁盤驅動器 |
2個3.5”軟驅,3個5.25”設備 |
|
冷卻風扇
|
集成3個86-CFM熱插拔風扇共258 CFM |
|
尺寸 （長X寬X高） |
19”上架式，.12U高 440x533x342mm(17.3”x21”x13.5”) （不包括安裝支架） |
|
重量 |
20kg (44 lbs) |
|
工作溫度 |
0~50℃(32~122℉) |
|
存儲溫度 |
-20~80℃(-4~176℉) |
|
相對濕度 |
10~95%@40℃(104℉),非凝露狀態 |
CPU Board（CPU卡）
6U Compact PCI雙PentiumIII CPU卡集成 VGA/雙LAN
特點：
1個或2個Socket 370 PentiumIII CPU （最高支持1GHZ）
SeverWorks ServerSetIII LE芯片組
最大支持2GB PC-133 ECC內存
64位Compact PCI總線
板載8MB SDRAM顯存
雙10/100 Mbps局域網端口
|
規格 |
|
|
CPU |
1個/2個Socket 370 PentiumIII 處理器最高1GHZ |
|
BIOS |
Award 2Mb Flash Memory |
|
芯片組 |
ServerWorks ServerSetIII LE芯片組 |
|
總線 |
32位/33MHz，64位/66或33Mhz |
|
二級緩存 |
內建256KB |
|
內存 |
2個DIMM槽最大支持2GB SDRAM ECC內存 |
|
增強IDE接口 |
最大支持4個IDE設備，PIO Mode 4， 支持DMA33模式 |
|
串口 |
2個RS-232， 16C550兼容 |
|
USB接口 |
2個帶保護的USB1.0標準 |
|
鍵盤/鼠標接口 |
前面板上有1個6pin迷你連接器 |
|
看門狗 |
可產生一個系統復位， 軟件允許/不允許 1-63秒可編程， 免跳線，實時設備 |
|
PCI-to-PCI橋 |
1個Intel DEC 21154 控制器芯片，可支持7個PCI設備 |
|
局域網 |
雙Intel 82559快速以太網控制器 10/100Base-TX網絡(luò )，RJ-45接口 |
|
PCI VGA接口 |
ATI Rage XL控制器 板載8MB SGRAM |
|
固態電子盤 |
后部轉接板上Compact Flash插座 |
|
后I/O支持 |
RIO-3302，RIO-3302S |
|
操作溫度 |
0~45℃（32-113℉） |
|
存儲 |
-20~80℃（-4-176℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
|
電源功耗 |
+5v@10A,+3.3@1.8mA +12V@240mA, |
|
尺寸 |
233.35x160mm (6U) 2槽（8TE）寬 |
|
支持的軟件 |
Windows2000，Windows NT4.0， Linux Red Hat7.0, Solaris 8.0 |
6U Compact PCI PentiumIII/Celeron CPU卡集成VGA/雙LAN
特點：
PCI PentiumIII/Celeron CPU，Socket 370
Intel 440BX芯片組
單槽寬度
免風扇
|
規格 |
|
|
CPU |
高達850Mhz的Socket370 PentiumIII 處理器或733MHz的Celeron處理器 |
|
BIOS |
Award 2Mb Flash Memory |
|
芯片組 |
INTEL 440BX |
|
前端總線時鐘 |
64/100Mhz |
|
總線接口 |
32位/33MHz，符合PICMG 2.0 R3.0規范 |
|
二級緩存 |
處理器內置256KB、128KB |
|
內存 |
2個144針SO-DIMM插槽，最大支持AGP， 66MHz集成2MB SDRAM |
|
增強IDE硬盤驅動器接口 |
支持4個IDE大容量。支持PIO Mode 4， 和DMA/33模式 |
|
軟驅接口 |
支持2個軟盤驅動器 |
|
并行端口 |
支持多模式（SPP/EPP/ECP）并行端口 |
|
局域網 |
雙Intel 82559快速以太網控制器 10/100Base-TX網絡(luò )，RJ-45接口 |
|
串口端口 |
2個RS-232端口，采用16C550兼容UART芯片 |
|
USB端口 |
1個USB端口，符合USB1.0規范 |
|
鍵盤/鼠標接口 |
前面板上有1個6pin迷你連接器 |
|
看門狗 |
可產生一個系統復位， 軟件激活或屏蔽。定時間隔從1-63秒 |
|
PCI-to-PCI橋 |
1個（MIC-3377/M）2個（MIC-3377D/M），KE 驅動多達7/14個PCI設備，采用Intel 21150控制器芯片 |
|
固態電子盤 |
后I/O板上Compact Flash插座 |
|
后I/O支持 |
RIO-3302S或RIO-3302支持MIC-3377/M RIO-3301支持MIC-3377D/M |
|
操作溫度 |
0~60℃（32-140℉） |
|
存放 |
-20~80℃（-4-176℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
|
電源功耗 |
+5v@10A,+3.3@1.8mA，+12V@240mA, |
|
尺寸 |
233.35x160mm (6U)1槽（4-TE）寬 |
6U Compact PCI Pentium MMX CPU卡，集成VGA/3LAN
特點：
板載Intel Pentium MMX 266 CPU
Intel 430TX 芯片組
2個SO-DIMM槽，最高支持256MB內存
1個PCI到PCI橋最多支持7個Compact PCI設備
板載3個10/100Mbps自適應網絡(luò )設備控制器
支持2個Ultra-DMA/33IDE設備
單槽寬度
|
規格 |
|
|
CPU |
板載Intel Pentium CPU |
|
BIOS |
Award 2Mb Flash Memory |
|
芯片組 |
Intel 430TX |
|
總線 |
32位/33MHz PICMG2.0 R3.0兼容 |
|
二級緩存 |
512KB on-CPU |
|
內存 |
2個144 pin SO-DIMM，最高支持256MB |
|
增強IDE硬盤驅動器接口 |
支持2個IDE設備，PIO Mode 4，Ultra DMA33模式 |
|
軟驅接口 |
可支持兩個軟盤驅動器 |
|
串行端口 |
2個RS232/422/485端口，USB 16C550兼容 |
|
USB接口 |
1個帶保護的USB接口兼容USB1.0規范 |
|
鍵盤和PS/2鼠標接口 |
前面板上有6pin迷你接口 |
|
看門狗 |
可編程1-63秒，產生系統復位信號可在線設置 |
|
PCI-to-PCI橋 |
1個Intel DEC 21150控制器芯片，最多可支持7個PCI設備 |
|
局域網 |
3顆Intel 82559快速以太網控制器 10/100Base-TX自適應，前面板3個LAN接口 |
|
VGA界面控制器 |
Intel C&T 69000 PCA 2.1兼容，33MHz 顯存：2MB SDRAM |
|
固態電子盤 |
可選的板上Compact 插座 |
|
后I/O支持 |
RIO-3302，RIO-3302S |
|
工作溫度 |
0~60℃（32-140℉） |
|
存放溫度 |
-20~80℃（-4-176℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
|
電源 |
+5v@1.6A，+3.3v@1.2A,+12V@4mA |
|
尺寸 |
233.35x160mm (6U) 1槽（4TE）寬 |
|
支持的軟件 |
Windows2000，Windows NT4.0， Linux Red Hat7.0, Solaris 8.0 |
6U Compact PCI PentiumIII/Celeron CPU卡集成VGA/雙LAN/SCSI
特點：
PCI PentiumIII/Celeron CPU，Socket 370
Intel 810芯片組
單槽寬度
支持板載硬盤和軟驅
|
規格 |
|
|
CPU |
Socket 370 Intel PentiumIII 700MHz或更高 Celeron 500MHz或更高 |
|
BIOS |
Award BIOS （Intel FWH 4Mb） |
|
芯片組 |
Intel 810 |
|
前端總線時鐘 |
100/66MHz |
|
總線接口 |
32位，33MHz， PICMG2.0 R3.0規格 |
|
二級緩存 |
內建256/128KB |
|
內存 |
2個168芯DIMM槽最大支持512MB SDRAM |
|
VGA |
控制器：芯片內建VGA |
|
增強IDE硬盤驅動器接口 |
支持4個IDE設備，PIO Mode 4， Ultra DMA/33或DMA/66模式 |
|
軟驅接口 |
可支持兩個軟盤驅動器 |
|
并行端口 |
支持多模式（SPP/EPP/ECP）并行口 |
|
局域網 |
雙Intel 82559快速以太網控制器 10/100Base-TX網絡(luò )，RJ-45接口 |
|
SCSI |
芯片組：Symbios SYM53C895控制器 （J5接口）Ultra2 SCSI（LVD）， 數據傳輸速度高達80MB/s |
|
串行端口 |
2個16C550兼容的RS-232口，MIC-3365提供一個串行口，MIC-3365F提供兩個串行口 |
|
USB接口 |
2個USB口，其中一個在前面板 |
|
看門狗 |
可產生一個系統復位信號或IRO15中斷，可通過軟件實現打開，關斷，時間間隔1-63秒 |
|
鍵盤/鼠標接口 |
前面板上有6芯接口 |
|
PCI-to-PCI橋 |
1個Intel DEC 21150控制器芯片，可支持7/14個總線主設備，實時跳線設備 |
|
固態電子盤 |
后I/O板上Compact Flash插座 |
|
后I/O支持 |
RIO-3302，RIO-3301 |
|
操作溫度 |
0~60℃（32-140℉） |
|
存儲 |
-20~70℃（-4-158℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
|
電源功耗 |
+5v@6.38A，（Celeron 500MHz） |
|
尺寸 |
233.35x160mm (6U) 1槽（4TE）寬或 2槽（8TE）寬 |
6U Compact PCI后I/O卡
特點：
外部I/O可連接CPU卡的后面板
板上CompactFlash（內存卡）插座
可選擇Ultra160 SCSI接口
可選擇板上固定一塊2.5”硬盤
單槽寬
|
規格 |
|
|
Compact PCI接口 |
RIO-3301：J3 RIO-3302：J3和J4 RIO-3302S：J3~J4 RIO-3303：J3~J4 |
|
SCSI控制器 （僅指RIO-3302S） |
Adaptec AIC-7892B Ultra160 SCSI 控制器芯片 |
|
工作溫度 |
0~70℃（32-158℉） |
|
存放 |
-20~80℃（-4-176℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
|
電源 |
+5v@2A, +3.3v@3A +12v@1A |
|
尺寸 |
233.35x80mm,1槽（4TE）寬度 |
|
重量 |
0.2kg |
6U Ultra3 SCSI接口模塊
特點：
雙SCSI通道
64位或32位
最高160MB/s數據傳輸率
在后I/O板上兩個內置及兩個外置的端口
LED顯示便于監視
|
規格 |
|
|
控制器 |
Symbios SYM53C1010-33 雙通道Ultra3 SCSI控制器 |
|
PCI界面 |
32/64位 33MHz |
|
數據傳輸率 |
160MB/s |
|
SCSI連接器 |
后I/O板，4個（每個通道2個） |
|
后I/O板 |
MIC-3646 |
|
電源功率 |
+3.3v@2.0A,(max) |
|
工作溫度 |
0~70℃（32-158℉） |
|
存放 |
-20~80℃（-4-176℉） |
|
尺寸 |
MIC-3645 233.35x160mm 1槽寬 MIC-3646 233.35x80mm 1槽寬 |
3U高的Ultra2 SCSI接口模塊
特點：
32位PCI總線控制器接口
最高數據傳輸速率可達80MB/s
在Wide LVD SCSI總線下最多可支持16個LVD設備
提供一個外部，兩個內部連接器便于系統配置
|
規格 |
|
|
控制器 |
Symbios SYM53C895 |
|
SCSI |
支持Ultra2 SCSI LVD同步信號傳輸，傳輸速率最高可達80MB/s |
|
尺寸 |
160x100mm（6.3”x3.9”）,1槽（4TE）寬度 |
|
功耗 |
+5v@2.0A,(max) |
|
重量 |
0.2kg |
|
操作溫度 |
0~70℃（32-158℉） |
|
存放 |
-20~80℃（-4-176℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
6U CompactPCI雙PMC母卡
特點：
6U CompactPCI板卡
32/33MHZ CompactPCI接口
支持2個PMC模塊
板載PCI到PCI橋
|
規格 |
|
|
總線界面 |
32位/33MHz |
|
兼容標準 |
兼容PICMG 2.0 R3.0CompactPCI PMC I/O PICMG 2.3 R1.0 IEEE P1386.1 PMC， R2.3 |
|
控制器 |
Intel DEC PCI到PCI橋接口芯片 |
|
操作溫度 |
0~60℃（32-140℉） |
|
存放 |
-20~80℃（-4-176℉） |
|
濕度（工作/存儲） |
5~95%（不凝結） |
|
電源功耗 |
+5v@3A,+3.3@2..38mA，+12V@500mA,-12V@200mA |
研華科技供稿 CTI論壇編輯
