“視點通”ViewPoint8000綜合視訊系統

2002/03/19

前言

　　“視點通”ViewPoint®8000綜合視訊系統可以滿足不同領域用戶的多種視訊業務需求：遠程教學、異地會商、遠程醫療、應急通信、軍事會議、遠程監控、遠程調度、會議出租、家庭應用等。

　　“視點通”ViewPoint®8000綜合視訊系統可以充分利用現有網絡資源，為網絡運營商提供完善的訊業務運營解決方案，使得視訊業務真正能夠廣泛服務于遠程教學、企業會商、遠程醫療、應急通信、行政會議等領域，并逐步進入千家萬戶。

　　華為公司將公眾視訊運營網絡劃分為運營支撐層、視訊交換層和視訊用戶層三個層面：

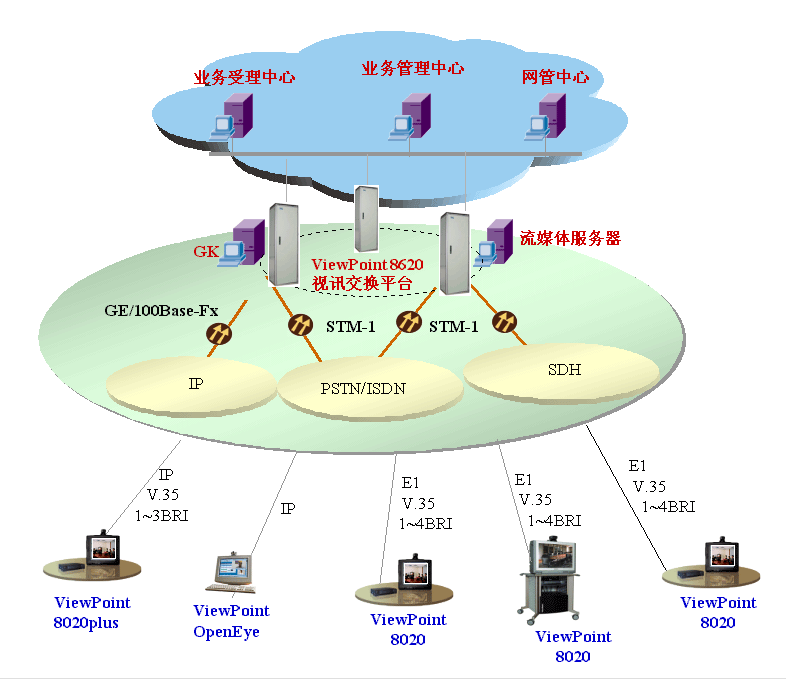

ViewPoint8000®綜合視訊系統三層結構圖(點擊放大）

1）運營支撐層

　　包括業務管理中心、業務受理中心、業務中心數據庫和網管中心。運營支撐層提供智能化的業務管理、資源分配、計費管理、業務統計、網絡管理等功能，真正做到視訊業務的可運營、可管理。

2）視訊交換層

　　由電信網絡和疊加在網絡上的視訊交換平臺構成。視訊交換平臺具有電信級的穩定性、備份充分、寬窄帶兼容、可擴展性強，通過模塊疊加實現平滑擴容，可靈活進行分布式組網。

3）視訊用戶層

　　用戶可通過IP、ISDN、E1、DDN等各種通信線路接入視訊交換網絡，支持各廠家符合標準的終端，業務使用象打電話一樣方便。

　　對于專網或非面向運行的視訊網絡建設，“視點通”ViewPoint®8000綜合視訊系統可以提供寬窄帶一體化的視訊交換平臺，提供各種線路接口方式，可充分利用專網和企業的現有網絡，同時考慮網絡的發展需要，支持擴展其它接口，保護用戶投資。

產品系列：

1）ViewPoint8620視訊交換平臺

　　ViewPoint 8620視訊交換平臺采用全交換體系結構，寬窄帶一體化設計，電源模塊采用負荷分擔方式供電，主控板提供主備倒換功能，對主控、會議控制、混音、時鐘、呼叫、數據會議等所有公共模塊采用熱備份。

　　系統提供ISDN/E1/V.35/IP/STM-1等多種線路接口，單機端口容量為：64個E1端口、或96個V.35端口、或128個ISDN端口、或128個IP端口。

　　單機可同時召開64組會議。提供多協議/速率適配能力，允許不同的圖像協議和語音協議的終端參加同一會議。提供豐富的多畫面功能，既提供電視墻方式顯示，也可以在一個屏幕上顯示多個畫面，同時多畫面還可通過回傳的方式下發到各個終端。支持主席終端對多畫面的控制功能（設置、廣播、觀看等）。可以完成48路會場圖像的顯示，12路組合畫面，每路組合畫面有9種顯示模式。

　　支持T.120數據會議標準，可實現電子白板、文件傳輸、應用共享等功能。

　　支持模塊疊加式平滑擴容和分布式組網擴容。

具體指標：（附PDF文件:ViewPoint8620介紹）

2）ViewPoint MediaCentre

　　ViewPoint MediaCentre 是華為公司最新推出的H.323 MCU產品，采用高度集成化設計，集視頻、音頻和數據處理于一體，作為IP多媒體應用的核心設備，為IP網絡上遠程協作和交流提供完美的解決方案。

　　MediaCentre提供12用戶、24用戶、36用戶、48用戶、72用戶、96用戶6種規格產品，靈活、強大的接入能力使其能夠滿足絕大多數IP視音頻會議系統的需要。MediaCentre支持從5.3kbit/s的純音頻會議到速率為1920kbit/s的高質量視頻會議，將基于IP網絡的協作交流帶入新的境界。

具體指標：（附PDF文件:ViewPoint MediaCentre）

3）ViewPoint8020視訊終端

ViewPoint8020系統

　　便攜式會議室型終端，適合于大型會議、遠程教學、遠程醫療等高要求的視訊業務的需求。同時提供提供E1/V.35/ISDN/LAN接口，提供多畫面控制、字幕疊加、遠端閉音、遠端靜音、主叫呼集等完善的會議控制功能。

詳細說明：（附PDF文件:ViewPoint8020介紹）

4）ViewPoint8020plus視訊終端

　　雙模式視訊終端，支持H.323和H.320標準，提供ISDN、V.35和IP接口，適合于各行業的需要，可滿足用戶對高性能視訊業務的需求。

詳細說明：（附PDF文件:ViewPoint8020plus介紹）

5）ViewPoint OpenEye視訊終端

　　面向個人和商務的桌面IP視訊終端，支持H.323標準。適合于個人參加遠程視訊會議使用。

詳細說明：（附PDF文件：ViewPoint OpenEye介紹）

6）ViewPoint8000業務受理中心

　　由費用管理、會場管理、會議管理、系統功能、帳號信息等功能模塊組成，視訊用戶可以通過WWW瀏覽器訪問業務受理中心，自助式完成視訊業務的預約、會場管理、會議管理、個人帳號信息查詢等功能。

7）ViewPoint8000業務管理中心

　　由系統配置、用戶管理、會場管理、會議管理、計費結算、統計查詢六大模塊組成，提供業務統一受理、資源管理、計費結算、業務統計等運營支撐功能。

8）ViewPoint8000網管中心

　　負責全網的配置管理、拓撲管理、故障管理、安全管理、性能管理、日志管理等網管功能，單個網管中心可管理128個視訊交換平臺。

9）ViewPoint8000業務數據庫

　　業務數據庫用于存放ViewPoint 8000綜合視訊系統有關運營的所有數據，包括用戶數據、會場數據、會議數據、計費數據以及其它基礎數據。

10）ViewPoint8000流媒體服務器

　　提供流式服務，可對會議以流媒體方式進行網上直播或存儲用于點播。

11）ViewPoint8000 GateKeeper

　　提供節點管理、地址解析、帶寬管理、呼叫控制等功能。

解決方案：

　　面對公眾視訊業務發展的契機，由于基于窄帶H.320的視訊系統較為成熟，而基于IP網的H.323系統被普遍看好，ISDN目前是最方便的公眾視訊系統接入手段，相對于其他接入方式（如E1、DDN、FR、ATM、IP等）使用方便，可方便通過撥號方式與任何聯網地區建立會議。ViewPoint 8620視訊交換平臺采用寬窄帶一體化設計，可為各行各業用戶提供完備的一體化解決方案，不僅能提供大容量ISDN用戶撥號接入，還能提供大容量的E1/V.35/IP方式接入。公眾視訊業務的發展，將視訊業務從單純?yōu)樯贁?shù)特定用戶群提供遠程會議服務，轉而面向公眾，為各行各業提供視訊業務。

華為公司公眾視訊業務解決方案圖（點擊放大）

應用：

　　公眾視訊業務的應用可以打破地域界限，廣泛應用在政府機關、教育、醫療、金融、能源、科技、商業等部門。

視訊業務應用圖

1）行政會議

　　隨著我國社會經濟的全面發展，公眾視訊業務可以改變傳統的集中某地開會的形式、克服各種集中會議帶來的不便，可以提高政府部門的工作效率和降低會議成本。

2）企業會商

　　隨著我國市場經濟的發展，跨地區的商業活動迅速增長，許多大公司其日常會議、商業活動等通常采用遠程視訊系統。公眾視訊業務未推出前，需要建立自己的專用系統，建設費用和維護費用非常高，普通的公司無法承受。公眾視訊業務推出后，企業使用公眾視訊業務大大降低了建設成本和維護費用，并可享受不斷發展的視訊技術和服務。公眾視訊業務使普通的公司有能力使用視訊服務。

3）遠程醫療

　　利用公眾視訊業務構建遠程醫療系統，是改善邊遠地區醫療條件的非常現實的應用。遠程醫療系統可以使邊遠地區的患者走最少路、花最少錢，得到了更好的治療；使邊遠地區的醫生可以從專家那里學到更多的知識；使專家們能更好地發揮出他們的能力。

　　利用遠程醫療系統還可開展醫療衛生系統在職培訓、學術講座、行業會議等活動。

4）遠程教育

　　利用公眾視訊業務構建遠程教育系統，實現遠距離授課、講座和學術討論。遠程教育系統可使更多的人有機會參加特殊教育、繼續教育、專業培訓，利用遠程教育系統實現終生教育已經成為現實。

　　企業利用遠程教育系統，使員工得到最新產品和技術知識。學校利用遠程教育系統，可加強校園與校園的聯系，促進虛擬大學的發展。

5）家庭應用

　　家庭利用公眾視訊業務，可以接受遠程教育、遠程醫療服務，可以進行網上購物等。隨著社區寬帶化建設的不斷發展，在家庭使用公眾視訊服務將越來越普遍，使用視訊服務將是人們?nèi)粘Ｉ畹囊徊糠帧?/p>

典型運用組網圖：

1）遠程教學

遠程教學視訊系統組網方案（點擊放大）
