美國捷思銳科技MDS調度系統:IP通信新方向
2008/04/21
Zed-3的MDS是基于IP的新一代多媒體調度系統。該套系統能夠滿足軍隊、政府、公安、消防、廠礦、鐵路、石油、機場、港口等眾多行業的指揮、生產的調度應用需求。
系統構成

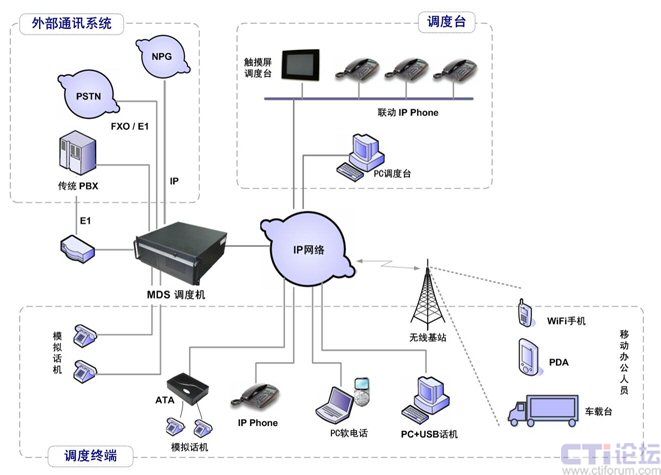

Zed-3的MDS調度系統由調度機、調度臺、調度終端和外部系統接口四個主要部分組成。這四個部分的拓撲連接如下圖所示:
調度機是整個系統的核心,提供號碼分配、呼叫接續、終端狀態通知等功能。調度終端、調度臺和外部的系統都需要有調度機的驅動,才能夠正常工作。一套調度系統中根據需要的用戶容量的多少,可以配置一臺或多臺調度機。
Zed-3為客戶提供了圖形化界面的調度臺,可以支持觸摸屏系統。為照顧傳統調度用戶的“雙手柄”使用習慣,調度臺可與IP話機聯動,用IP話機作為通話手柄。每個調度系統可設置多個調度臺,每個調度臺具有不同級別的權限,滿足多級管理和指揮的需要。
調度臺通過IP的方式連接到調度機,通過調度臺可以進行呼叫、會議等調度操作。通過調度臺可實時察看到每個調度終端的狀態,方便調度員進行相應操作。
調度終端是整個系統的用戶接入設備,根據應用場合的不同,Zed-3為用戶提供了多種不同類型的調度終端供選擇。
普通模擬話機(POTS):普通話機由于價格低廉、使用方便、維護簡單,在MDS調度系統里面仍然被廣泛采用。Zed-3有兩種方式實現普通話機的接入。一種是通過在調度機上配置FXS接口卡的方式,將普通話機直接連接到調度機。這種連接方式對于用戶數量不多、話機距離調度機距離不太遠的應用比較適用。另一種方式――當用戶距離調度機的物理距離較遠,可采用ATA設備進行連接。ATA設備通過IP網絡連接到調度機,一臺ATA可以提供多達32個POTS接口,實現多個普通模擬話機用戶的遠距離接入。
IP話機:IP話機是另外一種廣泛應用于Zed-3 MDS調度系統中的用戶接入終端。Zed-3的IP話機可接收 中文短消息――當用戶有文字消息格式的指令需要發布,可以采用IP話機作為終端用戶接入設備;IP話機的自動應答功能,可以滿足不方便接聽的人員需求。
PC+USB電話:對于有電腦的用戶,可使用Zed-3的軟件終端加USB電話的方式進行接入。使用USB電話可 解決電腦耳麥操作不便、雜音、回音等等問題。USB話機的手柄通話、鍵盤撥號方式更加符合用戶的使用習慣。
無線接入終端:對于需要移動辦公的客戶,Zed-3可以提供WiFi手機、PDA和車載臺三種類型的移動終端。
- WiFi手機,需要配合用戶的WiFi無線接入網絡使用,用法與普通手機相同。
- PDA,Zed-3提供運行于PDA上的終端軟件,可將調度終端與客戶的業務系統進行集成。
- 車載臺,這類終端可安放到車輛上,配合WiFi、SCDMA或衛星等無線通訊網絡使用。
對于需要將調度系統與辦公電話或PSTN(固話和手機)連接起來的用戶,Zed-3 MDS調度系統提供了E1、IP和FXO三種不同的連接方式。
E1連接:對于不需要大量E1接口的用戶,可通過在調度機上添加E1卡板的方式,實現E1連接;當用戶需要多個E1接口時,可以添加E1中繼網關設備,中繼網關的E1口連接到外部系統,通過IP方式連接到調度系統。一個系統可以部署多個E1網關,并且E1網關可以部署到不同的地域,中間通過IP網絡互聯。
IP連接:Zed-3的調度機可直接通過IP的方式連接到NGN網絡,用戶不需要另外添加設備。
FXO連接:Zed-3的調度機可以通過配置中繼卡板,實現模擬線路的接入。
系統特點
- 通過IP網絡作為通信的承載網,可讓調度臺、調度終端與調度機之間不再有距離限制;
- 可與衛星、SCDMA、WiFi、GSM、CDMA等無線通訊方式結合,使包括調度機、調度臺、調度終端在內的整個系統都可以移動;
- 獨有的分布式調度系統,可實現多臺調度機的統一調度和管理,并可通過增加調度機來實現系統的擴容;同時,調度機可安放到不同的地點,實現跨地域的調度;
- 不僅能通過傳統的E1、FXO等接口連接其他交換設備,還能夠通過SIP協議與軟交換平臺互聯;
- Zed-3的調度機比傳統調度機體積小很多,能夠安放到車輛上,滿足移動性的需要;
- 可視化的調度臺,能夠讓調度員了解到每個調度終端的實時狀態;
- 分等級的多調度臺機制,可以讓調度系統更符合客戶現行的行政、指揮等級制度;
- 能夠提供眾多種類的調度終端,車載臺等調度終端還可以接收文字調度信息;
- 提供SDK開發包,用戶可以根據自己的業務需求進行二次開發,能夠與數據庫等系統互聯,讓調度系統嵌入到客戶的業務流程中,實現指揮、控制、操作的自動化。
主要功能
Zed-3的分布式架構允許在一個系統中部署多臺調度機,可以根據用戶容量需求增加調度機。調度機可以部署于不同的地域,中間通過IP網絡互聯,調度臺可以調度整個系統中所有的用戶。既滿足跨地域部署需求,又可以解決單臺設備容量不足問題。
Zed-3的MDS調度系統能夠為客戶提供如下調度功能:單呼、組呼、廣播、會議、強插、強拆、監聽、代接、代轉。
調度機具有接口,能夠從數據庫自動調取文字指令;IP話機終端能夠顯示文字指令,實現文字指令的發布。
系統能夠自動對通話進行錄音,并能夠收聽和存儲。
管理員可以設置每個用戶和調度員的等級,以及每個等級擁有的調度功能權限。可實現多級調度員的并存,滿足多級指揮的需要。
管理員可以把用戶按照需要進行分組,所有調度員能夠自動顯示分組結構。同時,調度員可自己定義自己的臨時分組,臨時分組只顯示給相應的調度員,可以照顧不同調度員的使用習慣。
可為多個分機用戶指定一個部門號碼,有人呼叫部門號碼時可以根據設定所有人同時振鈴,或按照設定順序振鈴。有人接聽后,其他用戶停止振鈴。這個功能可讓同一部門/項目組的人具有統一的對外號碼,同時不影響小組內部的互相呼叫。
調度臺能夠?qū)崟r顯示出每個調度分機用戶和調度員的狀態,能夠顯示出振鈴、回鈴、通話等多種狀態,方便調度員根據當前用戶狀況進行各種調度操作。
Zed-3的PC調度臺不但可以使用耳麥或USB話機進行通話,還可以與IP話機聯動,用IP話機來進行呼叫和應答來電,滿足調度員“多手柄”的需要。
調度員可以在調度臺直接監控到中繼線路的狀態,能夠及時了解系統的運行狀況。
Zed-3的MDS調度系統可以與外部的PSTN、NGN、PBX等系統互聯,并能夠發起包含外部號碼的會議,方便調度操作。
通過在PC調度臺上添加開關量板,能夠?qū)崿F(xiàn)控制信號的輸入輸出,可以與報警器、自動控制等系統互聯。
除調度員可以通過調度臺召開會議,普通的終端用戶也可以通過呼叫管理員預先設定的號碼來快速發起一個會議,滿足現場召開即時調度會議的需求。
Zed-3的MDS調度系統可以提供API函數,供用戶進行二次開發。用戶可以根據自己的需要,將調度系統嵌入到專用的應用軟件中,實現各種業務的自動處理。
About Zed-3
Zed-3 提供的產品使通信變得簡單,高效而又低成本。對于細節的關注,使得所有的IP語音產品可以無縫的配合工作,并與其他供應商的產品或服務互通。Zed-3能為在家辦公者、小型商業企業和具有多分支機構的中型企業提供全面的VoIP解決方案。Zed-3在全球范圍內銷售產品,目前主要分布在北美和亞洲地區。Zed-3總部位于美國加州Milpitas,在中國北京、新加坡和印度班加羅爾有區域辦事處。欲了解Zed-3和更多產品信息,請訪問:http://www.zed-3.com,http://www.zed-3.com.cn。
CTI論壇編輯
