企業IP語音通信系統測試

2010/07/20

　　VoIP（Voice over IP）是基于IP分組交換網絡(luò )，通過對傳統的模擬語音信號進行數字化、壓縮、打包，封裝成幀等一系列處理，使得語音業務可以通過IP網進行承載。

　　對于VoIP應用，其業務服務質量是用戶感受的重點。首先是語音質量，這是人們對VoIP應用的主要關注點，語音質量好壞是用戶對VoIP系統最直接的感受；其次是VoIP系統的穩定性，如長時間保持通話、大容量業務呼叫、每秒處理呼叫能力等等。

　　依據上述特點，本文將重點講述IP語音系統的語音質量測試及性能測試。

1、性能測試

　　性能是評價設備整體能力的關鍵指標。VoIP的性能測試包括壓力測試和穩定性測試：通常，壓力測試是驗證被測系統是否達到設置要求，穩定性測試是驗證在大話務量背景下進行一些常保持的呼叫測試等。此外，需要在呼叫過程中檢測一些呼叫參數（如語音質量），觀察分析這些指標隨時間變化的曲線，通過曲線分布能夠驗證高話務量的背景下對系統穩定性的影響，即反映被測系統的穩定性。

　　VoIP系統性能測試要點主要是控制層面的處理能力測試，包括BHCA測試（檢測被測設備單位時間內處理的話務量），CPS（Call attempts per second：每秒呼叫處理能力），以及信令和呼叫過程音是否會(huì )有延遲（比如主叫撥完號后多長時間可以聽到回鈴音，此延遲能反映出用戶的忍耐程度和網絡(luò )性能之間的平衡問題）。

1.1 性能測試環境的設計

　　性能測試建議采用孤立結點方式的環境搭建方法，如圖1所示。若被測對象為Server端，則需要用測試儀器仿真周?chē)墓濣c(diǎn)（IP電話接入、網關模擬口接入、網關數字中繼接入等），即把Server端孤立起來。同時測試條件及環境必須盡可能接近真實的網絡(luò )應用：首先模擬真實的網絡(luò )環境，使用網絡(luò )模擬器完成一些網絡(luò )損傷指標的設定（丟包率、網絡(luò )延時、抖動等）；其次注重實際的組網應用，注重真實的用戶感受，不要僅僅關注與測試結果直接有關的數據，而要多方面考量各類指標。
VOIP性能測試環境

圖1：性能測試環境

　　測試所用儀表主要包括呼叫模擬器和網絡(luò )模擬器。網絡(luò )模擬器用于構造真實的網絡(luò )環境；呼叫模擬器用于模擬多路呼叫，它與被測設備的連接接口通常有模擬口、中繼口、網口三種類型。當使用模擬口連接時，呼叫模擬器可模擬實際電話終端用戶的全部操作，包括模擬摘機、模擬撥號、模擬語音等等；當使用中繼口連接時，呼叫模擬器可以模擬大量用戶通過PBX中繼線發來的呼叫；當使用網口連接時，呼叫模擬器可以模擬大量IP話機或者網關發起的注冊與呼叫。

　　以圖1為例，將被測設備Server孤立起來，使用儀器模擬各種呼叫接入方式，設置模擬的終端用戶采用同時或輪流方式發起注冊、通話或傳真操作，并設置呼叫路數、呼叫間隙及呼叫輪次等。模擬一次完整呼叫流程：測試儀與被測設備進行呼叫建立階段的信令連接，再通過測試儀發送或接收證實音來確認語音通道的建立，最后通過測試儀正常/異常的信令流程完成呼叫鏈路的釋放。

1.2 語音業務系統的處理能力的測試

　　衡量處理能力主要是從測試系統在不同的信令、負載、編碼條件下的呼叫建立時間、呼叫接通率以及長時保持率等指標中分析獲得。

　　(1)呼叫建立時間

　　不同的測試要求和測試條件下，呼叫建立時間的含義會(huì )有所不同，一般是指從用戶完成最后一個撥號，到用戶聽到回鈴音的這段時間。呼叫建立時間的測試一般是在一定的預先設置條件下，用呼叫模擬器通過用戶線發出若干次呼叫，統計平均的呼叫建立時間。

　　在不同的預置條件下（如網絡(luò )環境、撥號方式和采用信令的不同），同一設備的呼叫建立時間會(huì )有較大的變化，因此測試時需要明確預置條件后再進行驗證。

　　(2)呼叫接通率

　　一般而言，呼叫接通率是在一定的預先設置條件下，通過呼叫模擬器發起方統計成功呼叫次數與它發起的呼叫總次數的比值。

　　一般的測試方法是：被測語音設備確定呼叫信令、呼叫方式、語音編解碼后，利用呼叫模擬器，每次同時或輪流發起一組若干路的呼叫，每組之間間隔一定時間，每路接通后保持一定時間再拆線，間隔若干秒后再次呼叫，每路循環一定的次數。這些間隔時間、次數等各項呼叫參數均可在呼叫儀器上設置，測試人員可根據不同的情況設置特定的經驗值，在呼叫儀執行完畢后根據公式統計出呼叫接通率。

　　網關側的主要關注指標為并發呼叫時的呼通率，而Server的關注指標為CPS，該指標一般要求呼通率達到99.95%以上，同時將總的呼叫路數除以總的呼叫時長得出CPS值。BHCA指每小時呼叫處理能力，即CPS*3600。

　　(3)長時呼叫保持率

　　除了以上的常規測試外，還有一些特殊的關于呼叫接通率的測試，如長時呼叫保持率。該指標主要測試系統穩定性。通過呼叫模擬器發起一定數量的呼叫后，保持相當長的時間不拆線，同時在測試過程中檢測話路是否仍然保持，通話質量是否好。通過檢測語音質量和其他指標隨時間變化的曲線，根據該曲線可以反映出系統穩定性的好與壞。

2、服務質量測試

　　語音質量是衡量IP語音通信質量的關鍵指標之一。

　　語音質量主要有三種ITU標準：

　　（1）MOS(ITU-P.800)：1~5分，5分最好，屬于主觀評價指標；

　　（2）PSQM(ITU-P.861)：0~6.5分，0分最好，屬于客觀評價指標；另外，PSQM+屬于PSQM評分標準的擴展，評分標準與PSQM相同；

　　（3）PESQ(ITU-P.862)：-0.5~4.5分，4.5分最好，其中3.8被認為是傳統電話網中可以接收的語音質量，屬于客觀評價指標，又稱之為“話音清晰度”指標；另外，PESQ_LQ是PESQ評分標準的擴展，范圍為1~4.5分，更接近于MOS的1~5分標準。PESQ只是測試單個方向的語音質量，不能反應雙向的聲音的強度、丟包、延時、回波等。
2.1 語音業務質量評定

　　從用戶角度看，IP電話業務必須能達到人的正常聽覺習慣的范圍之內，而每個人的感受能力是不同的。常用的評定方法可以歸結為主觀評定和客觀評定。

　　(1)語音質量主觀評定

　　借鑒傳統電話業務的語音質量的評定方法，對于IP電話的語音質量的主觀評估，目前建議采用MOS(平均意見得分法)評分的方法衡量話音質量。同時在滿足國家標準規定的測試環境下，由經過特定培訓的人員按照5到1的五級評分標準，對雙方通話過程中的語音質量進行評定。五級評分標準如下表所示。

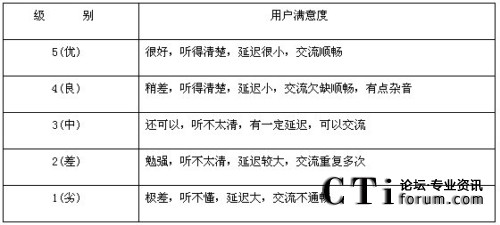

MOS級別標準

表1：MOS級別標準

　　根據國家的相應標準，要求語音質量在3.5級以上時網絡(luò )丟包率須小于5％，，語音質量在3級以上時，網絡(luò )丟包率在5％～10％，如果網絡(luò )丟包率在10%以上，語音質量將比較差。

　　(2)語音質量的客觀評定

　　很顯然，MOS方法是一種模糊的評估方法，其測試結果很難對IP電話系統的改進和不同IP電話設備之間性能的比較做出有實際意義的判別。因此ITU-T在P.861/ P.862中又建議了PSQM和PESQ方法。

　　通常PSQM和PESQ均可以通過語音質量測試儀器完成。如圖2所示，為常見的IP電話語音質量測試組網。
VOIP語音質量測試示意圖

圖二：語音質量測試示意圖

　　測試儀A端點通過控制IP電話A摘機，呼叫到IP電話B對接的測試儀B端點，待雙方成功建立通話后，由測試儀A端點發出一系列標準語音，通過由IP電話、網絡(luò )模擬器組成的語音傳送通道，送達到測試儀B端點。測試儀將收到的語音波形和標準語音波形進行比較，并根據算法自動得出PESQ或PSQM值。

　　該項測試需設定多個測試條件，每個測試條件下都要進行測試，通常有：

　　采用G.723.1/5.3kbt/s編碼算法，30ms打包方式，好的網絡(luò )條件下的測試（不啟動網絡(luò )模擬器）。

　　采用G.723.1/6.3kbit/s編碼算法，30ms打包方式，好的網絡(luò )條件下的測試（不啟動網絡(luò )模擬器）。

　　采用G.729編碼算法，20ms打包方式，好的網絡(luò )條件下的測試（不啟動網絡(luò )模擬器）。

　　采用G.723.1/5.3kbit/s編碼算法，30ms打包方式，一般網絡(luò )條件下的測試（啟動網絡(luò )損傷模擬器，丟包率=1％，網絡(luò )抖動=20ms，時延=100ms）。

　　采用G.723.1/6.3kbit/s編碼算法，30ms打包方式，一般網絡(luò )條件下的測試（啟動網絡(luò )損傷模擬器，丟包率=1％，網絡(luò )抖動=20ms，時延=100ms）。

　　采用G.729編碼算法，20ms打包方式，一般網絡(luò )條件下的測試（啟動網絡(luò )損傷模擬器，丟包率=1％，網絡(luò )抖動=20ms，時延=100ms）。

　　采用G.723.1/5.3kbit/s編碼算法，30ms打包方式，極限網絡(luò )條件下的測試（啟動網絡(luò )損傷模擬器，丟包率=5％，網絡(luò )抖動=60ms，時延=400ms）。

　　采用G.723.1/6.3kbit/s編碼算法，30ms打包方式，極限網絡(luò )條件下的測試（啟動網絡(luò )損傷模擬器，丟包率=5％，網絡(luò )抖動=60ms，時延=400ms）。

　　采用G.729，20ms打包方式，極限網絡(luò )條件下的測試（啟動網絡(luò )損傷模擬器，丟包率=5％，網絡(luò )抖動=60ms，時延=400ms）。

　　ITU-P.861建議中采用的PSQM算法僅適合于對編解碼器進行評價，而沒有更多的考慮濾波、可變延遲和短的局部失真對音頻質量的影響。ITU-P.862建議中的PESQ算法將這些因素也包括進來加以考慮，這使得PESQ算法不僅可以用于音頻編解碼器的評價，同時也可以對網絡(luò )上的分組語音質量進行測試。另外語音質量測試儀還可以測試其他指標，例如VoIP網絡(luò )的時延、丟包、抖動等指標。

　　IP語音通信系統主要是面向終端用戶應用的，所以測試IP語音系統時應盡量從用戶角度出發，測試環境或仿真呼叫模型也應該盡量模擬真實使用環境，包括網絡(luò )損傷的條件也需要充分考慮進去，測試業務時需要多考慮用戶的應用場景和正常使用習慣。
