炬元通訊信令采集單元產品_信令

炬元通訊信令采集單元產品

2004/06/21

目錄

　　1. 概述
　　2. 功能性能
　　3. 網絡結構
　　4. 接口
　　 4.1 網絡接口
　　 4.2 API接口
　　5. 應用領域
　　6. 技術指標說明

1.概述

　　炬元信令采集單元（PSCU）是以高阻接入的方式跨接在信令鏈路上，實時采集信令鏈路上的消息，經初步分析處理后傳遞給SDPC(信令數據處理中心)，SDPC對信令信息經過分析處理后得出結果，來提供網絡性能優化的實時數據、故障分析結果、統計報表等。

　　為了滿足信令網絡的發展的需要，本設備采用當前業界最先進的技術，提供多樣性的接口如多鏈路、多時隙、高速2M鏈路等。在系統設計上，采用模塊化結構設計，來滿足用戶平滑、不中斷業務的擴容與升級。

　　PSCU支持在多種信令鏈路上進行數據采集，目前只支持SS7透明采集方式。

　　1.1 名詞解釋

　　PSCU：Programmable Signaling Collecting Unit, 炬元通訊可編程信令采集單元
　　SDPC：Signaling Data Process Center, 信令數據處理中心（客戶提供）
　　PSB：炬元通訊可編程信令處理板
　　SF：Signaling Filter, 信令過濾模塊
　　DCN：綜合數據通信網

2.功能性能

　　2.1 性能指標

單個采集單元最多可提供16條E1的接入能力

每個采集單元最多可插8塊64Kb/s & 2Mb/s信令處理卡（PSB），每塊PSB最多可處理32對64Kb/s信令鏈路或處理1對2Mb/s高速信令鏈路

單個采集單元最大支持256對64Kb/s鏈路或8對2Mb/s高速信令鏈路的采集要求，并可無限疊加組網

采集單元對每對64Kb/s信令鏈路的采集處理能力達1.0Erl，對每對2Mb/s高速信令鏈路的采集處理能力超過0.9 Erl

PCI平臺的采集單元，系統設計可靠性達到99.996%（cPCI平臺可達99.998%）

原始信令存儲能力：根據硬盤配置而定

采集單元時鐘符合ITU-T G..812規范

　　2.2 時間同步的準確性

同一遠端站內各前端采集單元之間的時間誤差優于±5毫秒

同一前端采集單元內各信令采集卡之間的時間誤差優于±2毫秒

3.網絡結構

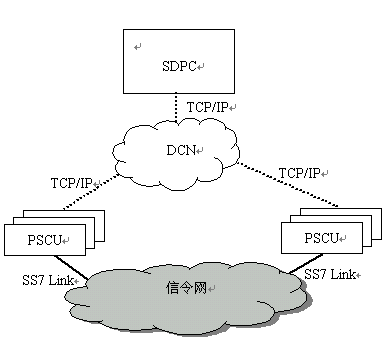

　　PSCU產品在七號信令網監測系統中的應用網絡結構如下

4.接口

　　4.1 網絡接口

　　物理接口：符合ITU-T G.703
　　接口方式：支持75歐非平衡式、120歐平衡式和高阻（≥2K歐姆）跨接

　　4.2 API接口
　　PSCU產品的應用編程接口(API)和PSG產品系列API全面兼容，向客戶TCP/IP方式的API接口。

5.應用

　　5.1 應用領域
　　PSCU產品主要可應用于以下領域：

信令網監測

第三方計費

互連互通業務監測

信令網測量

　　5.2 應用示例

　　在移動網的應用（只監測MSC相關鏈路）

　　在固定網的應用

6.技術指標說明

　　下表列出信令采集單元產品的技術指標。

表2. PSCU產品技術指標

	PSCU（單板，1U）	PSCU（多板，4U）
性能指標
PSB信令板數	1	8
支持接入E1數	2	16
可采集信令鏈路數	32對	256對
中繼接口
平衡（120Ω）物理接口碼率碼型非平衡（75Ω）物理接口碼率碼型	RJ45 2.048 Mbits/s ± 100ppm HDB3 BNC（同軸電纜） 2.048 Mbits/s ± 100ppm HDB3	RJ45 2.048 Mbits/s ± 100ppm HDB3 BNC（同軸電纜） 2.048 Mbits/s ± 100ppm HDB3
網絡接口
LAN接口	10/100M以太網接口	10/100M以太網接口
信令接口
信令鏈路比特率	64 Kbps	64 Kbps
信令時隙位置	1~31時隙任意配置	1~31時隙任意配置
Host操作系統要求
SCO Unix、Linux、SCO Unixware
尺寸
機架	1U	4U
寬´高´深直流電源/功率交流電源/功率重量	19″ ´ 1U ´ 500mm -48V/180W 220V/200W 8kg	19″ ´ 4U ´ 478mm -48V/310W 220V/400W 16kg
環境條件
運行溫度濕度震動	0℃ ~ 40℃ 10% ~ 95% 1Grms	0℃ ~ 40℃ 10% ~ 95% 1Grms

廣州炬元通訊公司供稿 CTI論壇編輯
