信令網關解決方案

2003/06/17

　　本系統單臺轉換機支持最多8個SS7信令鏈路。轉換機支持符合ITU建議Q.700、Q.701、Q702、Q703、Q704、和Q707的消息傳輸部分（MTP）以及符合ANSI T1.111的ANSI操作。在接入側轉換機最多支持3類8個接入側信令連接，這些信令可以是SS1，DSS1和LoopStart。

　　轉換機為從呼入線路到最終呼出線路的路由提供了相當多的靈活性，當網絡出問題或者堵塞時能夠使用替代路由。在連接上允許用戶在一個PCM端口的呼入時隙和任一PCM端口的呼出時隙之間建立交叉連接（半永久連接）。這種連接即可以是單工的，也可以是雙工的。

其系統功能包括以下幾方面：

一、信令鏈路處理（MTP2）
　　信令鏈路與第一級的物理鏈路共同保證在直連的兩個信令點之間提供可靠的信令消息傳送鏈路。

·信令鏈路主要有以下功能：
·信號單元定界：標志一個信號單元的開始和結束；
·信號單元定位：判斷開通業務的信令鏈路是否失去定位；
·差錯檢測、糾正：用來發現信號單元中的比特流在傳送過程中是否出錯，以及出錯后重新 獲得正確信號單元的方法；
·初始定位：用于鏈路的開始啟用或故障后的恢復；
·信令鏈路差錯率監視：用來監視信令鏈路的差錯率，以保證良好的服務質量；
·流量控制：處理MTP2檢出的擁塞狀態，以便不使信令鏈路的擁塞擴散；
·處理機故障控制：標志或取消處理機故障狀態；

二、信令網功能（MTP3）
·信令消息處理：在一條消息實際傳遞時引導它到達目的信令點或用戶部分；
·信令網業務管理：在發生鏈路擁塞、信令網擁塞時，能正常傳送信號消息；
·信令網路由管理：保證信令點間能可靠地交換關于信令路由可利用性的信息；
·信令鏈路處理：提供了建立和維持信令鏈路組正常傳送信令業務能力的方法，當信令鏈路 發生故障時，信令鏈路管理功能負責恢復信令鏈路組的信令能力；

三、TUP電路管理
·電路識別碼和物理時隙的相互轉換；
·電路狀態管理、控制；
·TUP信令過程控制；
·TUP呼叫控制；
·用戶擁塞檢測和控制；

　　其它還有話務量統計、監控維護管理、TCP/IP外部通信接口、雙機冗余功能、SCCP協議處理、TCAP協議處理等功能。

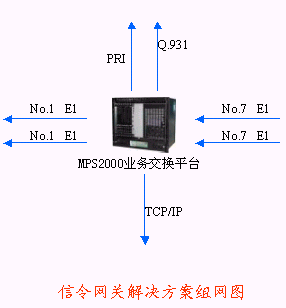

組網圖

杭州邁可行公司供稿 CTI論壇編輯
