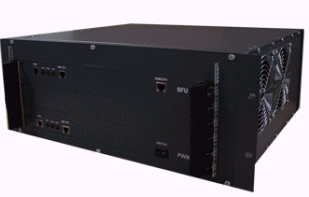

SF-640信令信號采集系統
2004/04/19
產品簡介
隨著通信技術的不斷發展，通信網絡日益復雜，信令是通信網的神經，支撐和控制著通信網的正常運行。七號信令目前是國內最主要的局間信令，在固定網、移動網上都得到了廣泛采用。與七號信令相關的采集、監測、監控等應用有非常廣闊的市場。 我公司研制的SF-640信令信號采集系統具有容量大、接口類型豐富、維護方便、穩定可靠等特點，目前已經通過了信息產業部的測試，可廣泛應用于落地短信、錄音系統、實時計費及網間計費、詳細的故障分析、日常維護、網絡性能分析和基于信令監測的增值業務等領域。我公司團隊中的幾位主要技術人員均在電信領域中的交換、信令、IP協議、網管、嵌入式操作系統等方面有多年的實際工作經驗。SF-640信令信號采集器是基于SPAS可編程軟交換平臺這一思想開發的。它和一般脫胎于測試儀表的信令采集系統有以下不同：
1）每塊單板上具有100M以太網接口： 此功能方便組網和維護，也可通過此接口和主機通訊完成各種應用功能；
2）模塊化設計，超大容量可平滑擴容
七號信令網管系統只對骨干網的信令進行采集，數量相對較少，用測試儀表或工控機插卡的方式可以解決。而信令計費是對全網的所有信令鏈路進行數據采集，其容量要求很大。傳統方案是無法滿足要求的。
3）電信級產品，支持熱插撥、雙備份
七號信令網管監測系統對可靠性要求較低，因?yàn)槠咛?hào)信令網本身的故障較少，因而監測系統只要不和信令網同時發生故障（此概率很小），運營商即可接受。因此，運營商不要求熱插撥、雙備份。這樣，用測試儀表或工控機插卡的方式可以勝任。而信令計費系統一旦發生故障直接導致話費損失，這是電信運營商絕對不能容忍的，因此熱插撥是必須的。
SF-640技術特點
·容量大：?jiǎn)涡帕畈杉逯С?4對信令鏈路
·采集數據類型多：可配置成采集七號信令、HDLC、透明數據流
·支持采集的接口類型多：可以采集七號信令網固定網絡的直連、準直連鏈路和移動網絡的A接口、B接口、C接口、D接口、E接口、G接口及與PSTN、SC短消息中心及其他接口的所有七號信令鏈路
·支持的協議廣：支持中國七號信令各層協議：MTP、MTUP、TUP、ISUP、SCCP、TCAP、MAP、BSSMAP、BSSOMAP、DTAP、INAP、CAP
·配置靈活：支持圖形界面網管和控制終端兩種配置方式
·支持自動檢測SS7、HDLC信令時隙通道
·內置大容量交換網，信令鏈路和E1靈活指配
·軟件遠程下載，升級、維護方便
·具有完善的統計功能
·輸入信號經高阻隔離適配，安全可靠
SF-640硬件構成
主CPU采用MOTOROLA公司的高速雙處理器內核芯片，CPM內核專門處理外設接口，包括256條HDLC、100M Ethernet、10M Ethernet。而POWERPC內核則處理應用程序
交換網容量 為4K X 4K，能實現4096 X 4096無阻塞交換。 每E1接口板支持8個E1。SF-640母板可以插8塊E1接口板，具有64個E1接口
內置64M SDRAM，使系統有很大的存儲空間
SF-640可以通過10M/100M以太網級聯擴容
SF-640的接口指標
·E1接口數：每信令采集板64個E1，支持75歐姆（非平衡）和120歐姆（平衡）接口
·信令鏈路數：支持64對64K SS7 link或128對64K HDLC link或2對2M SS7 link采集
·信令鏈路速率：64Kbit/s，Nx64Kbit/s ( N=1 to 31 )，16Kbit/s，2Mbit/s
·64K透明數據鏈路數：支持128對64K透明數據采集
·采集數據輸出接口：100M以太網
·雙電源互為備份
·信令采集板可熱插拔
SF-640性能指標
·高阻跨接支持ITU_T G..703，接口2.048Mbit/s，誤差100ppm
·HDB3碼、AMI碼
·輸入阻抗大于50K歐姆
·支持CRC4復幀
·平衡、不平衡兼容
·抖動容限大于1.5UI(20H z-2.4KHz )
·回波損耗大于100dB(102KHz-2048KHz)
·線性衰減38dB
·導線衰減補償6dB
·內部信號放大12dB或30dB
SF-640用戶接口配置
數據配置
·傳輸鏈路參數設置：定義鏈路名稱、線碼選擇（HDB3、AMI）、阻抗選擇（高阻或低阻），同步時鐘設置、時間設置
·信令鏈路參數設置：
協議類型：根據實際測試接口類型選擇對應的協議；
時隙選擇：根據實際情況正確選擇信令所在的時隙（1-31）
速率選擇： 16K、64K、2M
·支持64K透明數據流采集
·輸出接口設置：IP地址、端口號
·采集系統主從備份設置：根據具體需要設置信令鏈路采集主從備份，當主采集系統告警時，自動從備份采集系統采集傳輸數據
統計功能
鏈路統計：FISU，LSSU，MSU的個數和比例；重發MSU，錯誤信號單元的個數和比例。在此基礎上計算每條鏈路負荷。
告警監視
SF-640能夠監測到每個信令鏈路上的傳輸告警和信令告警。
·傳輸告警包括：
E1接口：No Signal，AIS，No Frame，Distance Alarm
·信令告警包括：
信令告警：No Frame
信令錯誤：Truncated，7 Ones，Too Short，CRC-16 Error
SF-640能立即顯示告警的狀態，并且能把告警保存在日志文件中或者通過數據接口或網絡接口通知后臺服務程序。
條件過濾
消息過濾條件、告警過濾條件。
信息產業部測試報告
斯普瑞特公司供稿 CTI論壇編輯
