上海偉功網絡 VOIP語音運營方案

2004/07/28

系統構建技術方案

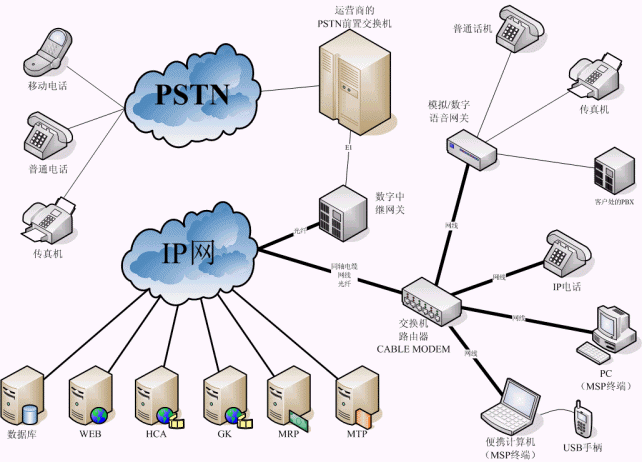

IP語音軟交換系統的總體結構圖


結構圖說明

　　上海偉功IP電話軟交換系統產品分為三大部分：軟交換平臺，數字中繼語音網關（用于與PSTN對接，與傳統PSTN互聯互通，如純粹IP電話網內通話，可以省略），媒體語音網關（MSP）。

設備說明
　　
  • 軟交換平臺（SOFTSWITCH）


    • 　　HCA服務器

    　　偉功通信研究發布的核心產品。她是一個電信級的基于IP語音視頻呼叫控制管理軟件系統它的核心是支持H.323、MGCP、H.248、SIP、SIGTRAN、SCTP、BICC、STP-T、Parlay、RADIUS、RTP等標準協議和應用編程接口的開放體系結構，具備接入?yún)f(xié)議適配功能、業務接口提供功能、互連互通功能、應用支持系統功能等。

    　　HCA softswitch可以更方便地使用所有通信業務，如多媒體綜合通信業務、智能網業務、增值業務等。個性化定制服務能力更強。開放的標準API接口便于第三方參與新業務的應用開發，運營空間更廣，策略更靈活。

    　　NGN的未來，軟交換技術將使業務的交換能力和交換成本大大下降。在減少運營商支出的同時，增加新業務的收入。

    　　HCA softswitch是NGN的一個基礎層面的系統應用，偉功通信根據電信商目前的實際需求和將來NGN平臺的規劃，提出的軟交換方案，以低于傳統接入網的建設和運維成本，滿足在數據網上發展固定電話網業務的需要，同時也保證了IP電話系統平滑演變?yōu)橥暾鸑GN系統。

    　　GK服務器
    　　WG2000 GateKeeper是上海上海偉功網絡通信技術有限公司研究開發的、具有自主產權的軟件網守產品，產品主要用于管理基于H.323協議的語音網關。

    　　MRP服務器
    　　本產品用于解決無路由鏈接的兩個網絡之間的IP電話通信的QoS保障，或對兩個 ISP 的網絡進行通信旁路。

    　　MTP服務器
    　　本產品用于軟交換平臺全網話務負載均衡，及解決私網IP穿透的使用問題。可根據網絡質量、用戶數量等因素配置相應的 MTP 服務器。

    　　支持MGCP協議；支持語音網關的公網、私網地址；安裝語音網關后，無需對路由設備進行配置；可以提供日志文檔；自動識別合法的用戶；支持120路通話的并發；提供良好的基于圖形界面的管理系統。

    　　WEB、數據庫服務器
    　　用于軟電話業務的WEB界面管理和數據庫管理工作。

    　　
  • 數字中繼語音網關（GW）

    • 　　用于和運營商的PSTN程控交換機連接，單臺支持18個E1的話務處理,采用RADVISION H.323協議棧開發，利用E1接口、PRI信令與PSTN交換機對接。

    　　
  • 媒體語音網關（IAD）


    • 　　IP話機
    　　在IP寬帶網絡上即插即用進行語音通話的網絡語音設備。IP電話采用MGCP和H.248 IP標準協議。本產品將普通電話機與語音網關合二為一。在話機上提供更多的智能功能，方便用戶使用和布線。撥號呼叫和通話方法與普通電話機基本相同，功能更加豐富，運用前景更加廣闊。

    　　模擬語音網關
    　　在IP寬帶網絡上即插即用進行語音通話的網絡語音設備。語音網關采用MGCP標準協議，支持1/2/4/8/16/24端口，環流信令FXS/FXO，每通道可配不同的壓縮算法：G.711、G.723、G.726、G.729、GSM6.10、NetCoder，支持64ms回音消除

    　　軟電話（MSP）
    　　在PC或筆記本內安裝該軟件，利用PC機的聲卡、耳麥等硬件構成IP電話機。具有零成本接入的優勢。

    　　USB手柄
    　　連接在PC或筆記本的USB端口上，配合軟電話使用，用戶使用更方便。

    　　功能說明
    　　1、 利用現有的IP寬帶城域網絡,為運營商提供一個可靠經濟的VOIP軟交換平臺和PSTN電路交換網互連，實現全網VOIP電話業務的中心交換服務以及PSTN市話和長話業務的軟交換。該系統具有豐富的電話功能,高可靠性, 易于擴容, 遵循國際標準， 能滿足話音和數據集成的應用。
    　　2、 利用現有的寬帶網絡環境及物理線路，使軟交換網工程建設周期更短、造價更低。這樣，新的運營商可以迅速向現有寬帶網絡上的用戶提供各項電話業務用成熟的IP電話技術，實現IP數據網上電話放號運營，并和原有電話網有機融合，減低了建設成本與維護費用，體現了一網的資源多應用特點。向本地電話固定電話網體系的規模和應用要求，利用MGCP的呼叫流程和管理模式，實現終端電話的精確計費。
    　　3、 可經營業務主要有IP超市業務（IP話吧）、軟電話業務、集團、企業和個人IP 長話業務、IP800業務、一號通業務、網吧變話吧業務、兩地通包月業務、放號及中繼放號業務和異地漫游業務。
    　　4、 業務結算方式有后付費和卡類預付費兩種。
    　　5、 可提供的其它功能有來電顯示、來電識別、呼叫號碼限制（黑白話單）、目標號碼路由、用戶ＷＥＢ話單查詢、企業集團VPN業務-集團內通話免費、呼叫轉移、話務代理／虛擬運營商系統分域管理。
    　　6、 終端設備ＩＡＤ在IP網絡上"即插即用"。
    　　7、 計費管理功能有呼叫權限認證：自動扣款、限制呼叫、強制斷線；多費率設置：話務代理可針對不同用戶，任意設置結算、經營費率；優惠策略及計費策略：優惠時段、節假日優惠、按秒計費、3+1計費；統計結算：代理商話費成本及經營收入結算，時段，帳號，用戶，域信息等；帳戶管理：一帳多戶，可方便與不同運營商間的結算；呼叫統計：話費、呼叫清單統計報表，分月、周、日、時段統計報表；登錄權限分級管理；用戶Web話單查詢。

    　　8、 網絡管理功能有呼叫認證授權，本地和遠程認證，靈活的地址翻譯，及主被號碼替換，支持二級/平行網守，支持直連方式和媒體/信令路由方式，支持標準MGCP、H.323 V3/4和SIP協議，以及不同協議相互識別、解析、轉換。分用戶域管理。可制定多種呼叫策略（費率、MOS值、時段、容量、接通率等），支持H.235安全機制，惡意RTP包頭檢測識別，防網絡攻擊。語音流量負載均衡。

    用戶端結構圖
    　　

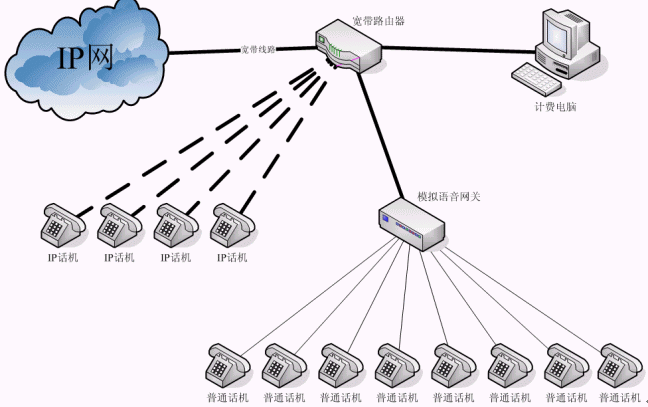

  • IP話吧


    • 結構圖說明

    　　1、 最典型的IP話吧的聯接方式是寬帶線路連接寬帶路由器，計費電腦和模擬語音網關連接寬帶路由器，普通話機連接模擬語音網關，通過計費電腦可以控制模擬語音網關上的各個話路，其操作包括開機、停機、計費和統計話費等。
    　　2、 IP話吧的連接也有其它的方式，如在以上方式內不需安裝計費電腦，把普通話換成可計費的話機。
    　　3、 IP話吧最簡單的連接方式（如圖內虛線所示）是寬帶線路連接寬帶路由器，IP話機直接連接寬帶路由器，計費功能由IP話機提供。該種方式適合4路以下的話吧。

    　　

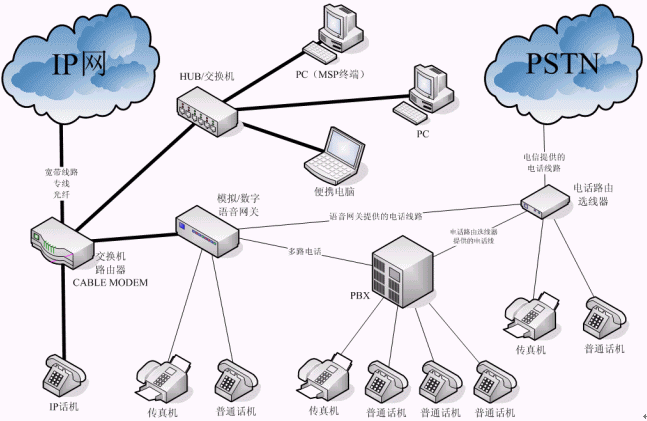

  • 集團/企業/個人


    • 結構圖說明

    　　企業和個人用戶的接入方式一般有以下幾種：

    　　1、 數據線路直接連接IP話機、語音網關或安裝了軟電話（MSP）的PC或筆記本電腦，語音網關連接普通話機、傳真機或用戶端的PBX。
    　　2、 數據線路連接語音網關，語音網關和原電信提供的電話線路接入電話路由選線器，電話路由選線器再連接普通話機、傳真機或用戶端的PBX。

    注：電話路由選線器是工程中的輔助設備，其功能如下：
  • 根據用戶設定的號碼規則自動地選用原電信線路或VOIP線路；

  • 在VOIP線路故障時自動切回原電信線路，使各分支之間的聯系不受VOIP網故障的影響。


    • 運營方案

    業務說明
    　　1、 借助本系統，可以面向企業用戶或個人用戶，實現無地域限制的寬帶用戶成為聯通固定電話用戶，如能提供主叫號碼，可以實現呼出呼入。如不能提供主叫號碼，可以實現正常呼出。同時，也可以不通過PBX與數字中繼語音網關的對接，實現IP電話內部互通，實現完全的軟交換系統，如IP市內電話51093333撥打IP市內電話51095555；也可以通過PBX與數字中繼語音網關的對接，實現IP電話與中國電信互通，實現軟交換系統與PSTN對接，如IP市內電話51093333撥打中國電信市內電話85595410。

    　　2、 借助本系統，可以面向IP電話話吧用戶，實現無地域限制的寬帶用戶成為廣電IP電話話吧，不提供主叫號碼，實現正常呼出。比微波或光纖的小型端局模式，數倍地降低IP電話話吧投資建設成本。

    　　3、 借助本系統，可以為企業用戶構筑企業內部IP電話網，實現不同地區企業內部的"大分機"模式，在某個機房為大型企事業、政府機關建立話務總出口。為企業用戶提供不分地域的話費優惠、簡化撥號、大客戶優質服務。由于上海偉功源代碼級的技術支持能力，可以為特殊用戶提供定制服務。通過自己的IP線號資源，與手機進行全網配套，向客戶提供全業務服務。

    設備配置

    控制中心設備清單

    品名
    型號
    說明
    數量
    備注
    數字中繼網關 WG-GW 1-18個E1 根據用戶要求配置規格和數量
    服務器   用于安裝HCA、GK、MTP、WEB和數據庫 6臺 另一臺備份

    IP話吧設備清單

    品名
    型號
    說明
    數量
    備注
    媒體網關 WG-MG 4、8、16、24線多種規格 根據用戶要求配置規格和數量
    IP話機   雙網口
    現場計費軟件   根據通話時的UDP數據包進行精確計費 １套 偉功專利
    計費微機     １臺 Win95以上

    企業/個人設備清單

    品名
    型號
    說明
    數量
    備注
    媒體網關 WG-MG 1、2、4、8、16、24線多種規格 根據用戶要求配置規格和數量
    IP話機   雙網口
    軟電話 MSP 利用電腦原有的聲卡功能仿真為一臺電話
    電話路由選線器 MSP 用于與原電信提供的通訊線路無縫對接

    設備安裝
    　　1、安裝控制中心設備：
    　　（1） 安裝數字中繼語音網關，通過PRI信令與PSTN前置程控交換機對接。
    　　（2） 在服務器上安裝控制軟件，包括HCA、GK、MTP、數據庫及WEB等。
    　　（3） 運營商完成機房系統的建設，同時保證機房設備的數據網絡在廣電網內，網絡丟包率<1%,時延穩定<100ms，以確保語音質量。

    　　2、IP超市
    　　（1） 通過話務代理商或經營業主，選擇有廣電IP寬帶接入的地點。
    　　（2） 在選定的地點，根據話務容量估計，選擇安裝4/8/16/24線等不同規格的媒體語音網關和計費計算機。完成了全部開通工程。

    　　3、企業
    　　（1） 通過話務代理商或直接企業用戶，通過企業上網寬帶，根據企業已有的PBX中繼板容量或用戶板容量，選擇安裝4/8/16/24線等不同規格的媒體語音網關，或1/2/4個E1的數字中繼語音網關，完成了全部開通工程。如有必要，在企業網上，可以設置語音優先功能。

    　　4、個人
    　　（1） 通過話務代理商，通過個人上網寬帶，選擇安裝1線媒體語音網關、IP電話機或軟電話（MSP），完成了全部開通工程。

    業務管理

    　　1、IP超市
    　　（1） 議由IP超市的話務代理商或經營業主，采購媒體語音網關和計費計算機，并開通寬帶接入，承擔房租和人工費用。　　
    　　（2）運營商通過話務費率折扣，使話務代理商或經營業主獲得利益。

    　　2、企業
    　　（1）建議由話務代理商或企業，采購媒體語音網關，179XX的長途電話費用比較，可以直接為企業節省市內電話費。如通過安裝媒體語音網關，將不通過179XX接入號，企業不必交市內電話。不通過市內電話網，信號直接到達運營商機房，可能可以提高接通率。
    　　（2）運營商通過話務費率折扣，使話務代理商或企業用戶獲得利益。

    　　3、個人
    　　（1）建議由話務代理商或個人，采購媒體語音網關或軟電話（MSP），與179XX的長途電話費用比較，可以直接為企業節省市內電話費。如通過安裝媒體語音網關或IP電話機，將不通過179XX接入號，個人不必交市內電話。不通過市內電話網，信號直接到達聯通機房，可能可以提高接通率。
    　　（2）運營商通過話務費率折扣，使話務代理商或個人獲得利益。

    上海偉功網絡通信技術有限公司
